Tutoriales

Creación de un espacio de trabajo

A continuación, se realiza la creación de un espacio de trabajo denominado ros2_ws

Creación del espacio de trabajo

mkdir -p ~/ros2_ws/src
cd ~/ros2_ws
colcon build
echo "source ~/ros2_ws/install/setup.bash" >> ~/.bashrc
source ~/.bashrc

---

Creación Paquetes

Una vez construido el espacio de trabajo, se debe realizar la construcción de un paquete de ROS2, en este caso se utilizará un paquete compatible con python, y tendrá las dependencias de std_msgs

1. Crear el paquete

cd ~/ros2_ws/src
ros2 pkg create mi_pkg_python --build-type ament_python --dependencies rclpy std_msgs

2. Estructura generada

mi_pkg_python/
├── mi_pkg_python/
│   └── __init__.py
├── package.xml
├── resource/
│   └── mi_pkg_python
├── setup.py
├── setup.cfg
└── test/

3. Compilar el paquete

cd ~/ros2_ws
colcon build --packages-select mi_pkg_python

Nodos publicador y Suscriptor

Una vez compilado el paquete, se realiza la creación de los nodos publicador y suscriptor.

1. Crear el archivo del nodo publicador

touch mi_pkg_python/mi_pkg_python/publicador.py

2. Código del nodo en publicador.py

# Importa la librería principal de ROS 2 en Python
import rclpy

# Importa la clase base Node, que representa un nodo en ROS 2
from rclpy.node import Node

# Importa el tipo de mensaje estándar String del paquete std_msgs
from std_msgs.msg import String

# Define una clase que extiende Node, representando un nodo que publica mensajes
class MinimalPublisher(Node):

    def __init__(self):
        # Llama al constructor de la clase padre (Node) con el nombre del nodo
        super().__init__('minimal_publisher')

        # Crea un publicador que publica mensajes del tipo String en el topic 'topic' con una cola de 10 mensajes
        self.publisher_ = self.create_publisher(String, 'topic', 10)

        # Crea un temporizador que ejecuta la función `timer_callback` cada 0.5 segundos
        self.timer = self.create_timer(0.5, self.timer_callback)

        # Contador para numerar los mensajes
        self.i = 0

    # Función que se ejecuta cada 0.5 segundos
    def timer_callback(self):
        # Crea un mensaje tipo String
        msg = String()

        # Asigna el contenido del mensaje
        msg.data = f'Hello World: {self.i}'

        # Publica el mensaje en el topic
        self.publisher_.publish(msg)

        # Muestra por consola el mensaje publicado
        self.get_logger().info(f'Publishing: "{msg.data}"')

        # Incrementa el contador
        self.i += 1

# Punto de entrada principal del programa
def main(args=None):
    # Inicializa el sistema de nodos de ROS 2
    rclpy.init(args=args)

    try:
        # Instancia el nodo y empieza a ejecutarlo
        node = MinimalPublisher()

        # Mantiene al nodo activo, escuchando eventos y timers
        rclpy.spin(node)

    except KeyboardInterrupt:
        # Permite salir con Ctrl+C sin error
        pass

    finally:
        # Destruye el nodo de forma limpia y apaga el sistema ROS 2
        node.destroy_node()
        rclpy.shutdown()

# Verifica si el archivo se está ejecutando directamente (no importado)
if __name__ == '__main__':
    main()

3. Crear el nodo suscriptor.py en la misma dirección donde se encuentra el nodo publicador.py

# Importa la librería principal de ROS 2 para Python
import rclpy

# Importa la clase base para crear nodos en ROS 2
from rclpy.node import Node

# Importa el tipo de mensaje estándar String desde std_msgs
from std_msgs.msg import String

# Define una clase que hereda de Node, representa el nodo suscriptor
class MinimalSubscriber(Node):

    # Método constructor de la clase
    def __init__(self):
        # Inicializa el nodo con el nombre 'minimal_subscriber'
        super().__init__('minimal_subscriber')

        # Crea una suscripción al tópico 'topic'
        # Tipo de mensaje: String
        # Función de callback: self.listener_callback
        # Tamaño de la cola: 10 mensajes
        self.subscription = self.create_subscription(
            String,
            'topic',
            self.listener_callback,
            10)

        # Esta línea asegura que la variable no sea optimizada por el compilador (aunque no es obligatorio en Python)
        self.subscription

    # Función que se llama cada vez que se recibe un mensaje en el tópico
    def listener_callback(self, msg):
        # Imprime en consola el contenido del mensaje recibido
        self.get_logger().info('I heard: "%s"' % msg.data)

# Función principal que lanza el nodo
def main(args=None):
    # Inicializa el sistema de ROS 2
    rclpy.init(args=args)

    # Crea una instancia del nodo suscriptor
    minimal_subscriber = MinimalSubscriber()

    # Mantiene el nodo corriendo escuchando datos (callback se ejecutará cuando lleguen mensajes)
    rclpy.spin(minimal_subscriber)

    # Cuando se detiene (Ctrl+C o cierre), se destruye el nodo explícitamente (opcional)
    minimal_subscriber.destroy_node()

    # Finaliza la ejecución del sistema ROS 2
    rclpy.shutdown()

# Esta verificación permite que el nodo se ejecute solo si el script se corre directamente
if __name__ == '__main__':
    main()

4. Registrar los nodos en setup.py

entry_points={
    'console_scripts': [
        'publicador1 = mi_pkg_python.publicador:main',
        'suscriptor1 = mi_pkg_python.suscriptor:main',
    ],
},

5. Compilar el paquete

cd ~/ros2_ws
colcon build --packages-select mi_pkg_python

6. Ejecutar el nodo

ros2 run mi_pkg_python publicador1

Paquetes con mensajes personalizados

Los mensajes personalizados permiten crear un paquete exclusivo para generar estructuras personales de mensajes en ROS2 usando ament_cmake, ademas de poder integrarlos a otros paquetes.

Antes de continuar con la generación de mensajes es necesario revisar, que tipos de mensajes están disponibles:

ros2 interface list | grep msg

y la revisión de los parámetros del mensaje se realiza mediante el comand:

ros2 interface show [tipo de mensaje]

---

Ahora, se va a crear un paquete llamado avig_msg que defina un mensaje personalizado AprilTagPixel.msg con los siguientes campos:

string id
int32 posx
int32 posy

---

1. Crear el paquete

Desde la carpeta src del workspace:

ros2 pkg create avig_msg --build-type ament_cmake

Este comando genera la estructura básica del paquete avig_msg.

---

2. Crear el mensaje personalizado

cd avig_msg
mkdir msg
gedit msg/AprilTagPixel.msg

Contenido:

int32 id
float32 posx
float32 posy
int32 orden
float32 dist

Este archivo define un mensaje simple para enviar datos de detección de un tag.

---

3. Mensajes compuestos

Se puede crear mensajes que tengan anidada mas información en este caso se va a crear un array de AprilTagPixel.msg.

Dentro del paquete avig_msg

cd msg
gedit AprilTagPixelArray.msg

Contenido:

AprilTagPixel[] tags

4. Editar CMakeLists.txt

Editar CMakeLists.txt para incluir soporte de mensajes:

cmake_minimum_required(VERSION 3.8)
project(avig_msg)

find_package(ament_cmake REQUIRED)
find_package(rosidl_default_generators REQUIRED)
find_package(builtin_interfaces REQUIRED)

rosidl_generate_interfaces(${PROJECT_NAME}
  "msg/AprilTagPixel.msg"
  "msg/AprilTagPixelArray.msg"
  DEPENDENCIES builtin_interfaces
)

ament_export_dependencies(rosidl_default_runtime)
ament_package()

¿Por qué?

• rosidl_default_generators genera los bindings del mensaje.

• builtin_interfaces es requerido si se usan tipos nativos como string, int32.

• ament_export_dependencies permite que otros paquetes importen estos mensajes.

---

5. Editar package.xml

Agregar las dependencias necesarias:

<buildtool_depend>ament_cmake</buildtool_depend>
<build_depend>rosidl_default_generators</build_depend>
<exec_depend>rosidl_default_runtime</exec_depend>
<member_of_group>rosidl_interface_packages</member_of_group>

¿Por qué? Estas etiquetas aseguran que el sistema de compilación de ROS 2 reconozca este paquete como generador de interfaces.

---

6. Compilar e instalar

Desde la raíz del workspace:

cd ~/ros2_ws
colcon build --packages-select avig_msg
source install/setup.bash

---

7. Verificar el mensaje

ros2 interface show avig_msg/msg/AprilTagPixel

---

8. Usar el mensaje en otro paquete

En el paquete creado anteriormente de Python mi_pkg_python:

1. En package.xml:

<exec_depend>avig_msg</exec_depend>

2. En el código Python:

from avig_msg.msg import AprilTagPixel

3. Usarlo en un publicador o suscriptor como cualquier otro mensaje.

---

April-Tags

Un AprilTag es un tipo de marcador visual 2D diseñado para permitir la detección robusta, precisa y rápida en entornos de visión por computadora y robótica. Fue desarrollado en el Laboratorio de Robótica de la Universidad de Michigan.

Características principales:

• 🔳 Patrón en blanco y negro con bordes codificados.

• 📍 Cada tag tiene un ID único.

• 🎯 Puede ser detectado desde distintos ángulos y con iluminación variable.

• ⚡ Su detección es más rápida y robusta que QR o ARTags para propósitos robóticos.

---

Usos comunes de AprilTags en Robótica

Aplicación	Descripción
📍 Localización absoluta	Identificar una posición fija en el mapa mediante un tag conocido.
🤖 Seguimiento de objetos	Seguir la posición de un tag en tiempo real (e.g. manipulación, drones).
🎯 Calibración de cámaras	Calibrar parámetros intrínsecos y extrínsecos de una cámara.
🗺️ SLAM / Navegación	Complementar sensores como LiDAR o IMU en mapeo y navegación autónoma.
🤝 Interacción humano-robot	Identificar objetos, posiciones, o áreas accesibles visualmente.

---

Librería usada

Usamos la librería pupil_apriltags, una implementación rápida del detector.
Es eficiente, moderna, y puede ser utilizada en aplicaciones en tiempo real.

El resto de aplicaciones de AprilTag se puede revisar en los siguintes repositorios:

April-Tags Git-hub-Tags

Instalación:

pip install pupil-apriltags opencv-python

---

Detección en Python puro (sin ROS)

import cv2
from pupil_apriltags import Detector

def main():
    # Abre la cámara (0 = cámara predeterminada)
    cap = cv2.VideoCapture(0)

    if not cap.isOpened():
        print("No se pudo acceder a la cámara.")
        return

    # Configurar el detector de AprilTags
    at_detector = Detector(
        families='tag36h11',
        nthreads=1,
        quad_decimate=1.0,
        quad_sigma=0.0,
        refine_edges=True,
        decode_sharpening=0.25,
        debug=False
    )

    # Nombre de la ventana
    window_name = 'AprilTag Detector - tag36h11'

    # Hacer la ventana redimensionable
    cv2.namedWindow(window_name, cv2.WINDOW_NORMAL)
    cv2.resizeWindow(window_name, 800, 600)  # Ancho x Alto en píxeles

    print("Cámara activa. Presiona 'q' para salir.")

    while True:
        ret, frame = cap.read()
        if not ret:
            print("No se pudo leer el frame.")
            break

        # Convertir imagen a escala de grises
        gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)

        # Detectar etiquetas AprilTag
        detections = at_detector.detect(gray)

        for detection in detections:
            tag_id = detection.tag_id
            print(f"Tag detectado: {tag_id}")

            # Dibujar un círculo en el centro del tag
            center = (int(detection.center[0]), int(detection.center[1]))
            cv2.circle(frame, center, 10, (0, 255, 0), 2)

        # Mostrar imagen con detecciones
        cv2.imshow(window_name, frame)

        # Salir si se presiona la tecla 'q'
        if cv2.waitKey(1) & 0xFF == ord('q'):
            break

    # Liberar recursos
    cap.release()
    cv2.destroyAllWindows()
    print("Cámara cerrada.")

if __name__ == '__main__':
    main()

Para el uso de april-tags, es importante tener en cuenta las características de la cámara.

Nodo ROS 2 que publica detección de AprilTags

Para el siguiente nodo, se utulizará los mensajes previamente creados AprilTagPixel y AprilTagPixelArray

Este nodo se ejecuta en ROS 2 y publica los datos detectados (ID y posición en píxeles) en un tópico llamado /apriltag_pixels.

import cv2
from pupil_apriltags import Detector
import rclpy
from rclpy.node import Node

from std_msgs.msg import String
from avig_msg.msg import AprilTagPixel, AprilTagPixelArray

class AprilTagPixelPublisher(Node):
    def __init__(self):
        super().__init__('apriltag_pixel_publisher')

        self.publisher_data = self.create_publisher(AprilTagPixelArray, 'apriltag_pixels_arreglo', 1)

        self.cap = cv2.VideoCapture(0)
        self.cap.set(cv2.CAP_PROP_FRAME_WIDTH, 640)
        self.cap.set(cv2.CAP_PROP_FRAME_HEIGHT, 480)
        self.cap.set(cv2.CAP_PROP_FPS, 30)

        if not self.cap.isOpened():
            self.get_logger().error("No se pudo acceder a la cámara.")
            exit()

        self.at_detector = Detector(families='tag36h11', nthreads=4)

        # Crear ventana redimensionable (solo si se usa visualización)
        cv2.namedWindow("AprilTag View", cv2.WINDOW_NORMAL)
        cv2.resizeWindow("AprilTag View", 800, 600)

        self.timer = self.create_timer(1.0 / 30.0, self.timer_callback)
        self.get_logger().info("Nodo AprilTag iniciado.")

    def timer_callback(self):
        ret, frame = self.cap.read()
        if not ret:
            self.get_logger().warn(" No se pudo leer el frame.")
            return

        gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
        detections = self.at_detector.detect(gray)

        msg_arreglo = AprilTagPixelArray()
        for det in detections:
            tag_id = det.tag_id
            center_px = det.center
            msg = AprilTagPixel()
            msg.id = tag_id
            msg.posx = float(center_px[0])
            msg.posy = float(center_px[1])
            msg_arreglo.tags.append(msg)
        self.publisher_data.publish(msg_arreglo)
        # Visualizacion
        self.visualizar_detecciones(frame, detections)

    def visualizar_detecciones(self, frame, detections):
        """Muestra la imagen con círculos e ID de tags detectados."""
        for det in detections:
            center = (int(det.center[0]), int(det.center[1]))
            cv2.circle(frame, center, 8, (0, 255, 0), 2)
            cv2.putText(frame, f"ID:{det.tag_id}", (center[0] + 10, center[1] - 10),
                        cv2.FONT_HERSHEY_SIMPLEX, 0.6, (255, 0, 0), 2)

        cv2.imshow("AprilTag View", frame)
        if cv2.waitKey(1) & 0xFF == ord('q'):
            self.get_logger().info(" 'q' presionado. Saliendo.")
            self.cap.release()
            cv2.destroyAllWindows()
            rclpy.shutdown()

    def destroy_node(self):
        self.cap.release()
        cv2.destroyAllWindows()
        super().destroy_node()

def main(args=None):
    rclpy.init(args=args)
    node = AprilTagPixelPublisher()
    try:
        rclpy.spin(node)
    except KeyboardInterrupt:
        node.destroy_node()
        rclpy.shutdown()

if __name__ == '__main__':
    main()

Se puede utilizar diferentes variaciones para uso de apriltags con ROS2, para poder usar un formato compatible con las imágenes de ROS se debe utilizar el tipo de mensaje sensor_msgs y agregar esta dependencia en el paquete creado.

import cv2
from pupil_apriltags import Detector
import rclpy
from rclpy.node import Node
from avig_msg.msg import AprilTagPixel, AprilTagPixelArray
from sensor_msgs.msg import Image

from cv_bridge import CvBridge

class AprilTagPixelPublisher(Node):
    def __init__(self):
        super().__init__('apriltag_pixel_publisher')

        # Publicador para ID y coordenadas en píxeles (bruto)
        self.publisher_data = self.create_publisher(AprilTagPixelArray, 'apriltag_pixels', 1)
        # Publicador para imagen tipo image_raw
        self.publisher_image = self.create_publisher(Image, 'image_raw', 1)
        self.bridge = CvBridge()

        # Configurar cámara
        self.cap = cv2.VideoCapture(0)
        self.cap.set(cv2.CAP_PROP_FRAME_WIDTH, 1280)
        self.cap.set(cv2.CAP_PROP_FRAME_HEIGHT, 720)
        self.cap.set(cv2.CAP_PROP_FPS, 30)

        if not self.cap.isOpened():
            self.get_logger().error("No se pudo acceder a la cámara.")
            exit()

        # Configurar detector de AprilTags
        self.at_detector = Detector(families='tag36h11', nthreads=4)

        # Temporizador a 30 Hz
        self.timer = self.create_timer(1.0 / 30.0, self.timer_callback)
        self.get_logger().info("Nodo de detección AprilTag iniciado (modo simple sin calibración).")

    def timer_callback(self):
        ret, frame = self.cap.read()
        if not ret:
            self.get_logger().warn("No se pudo leer el frame.")
            return

        gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
        detections = self.at_detector.detect(gray)
        msg_arreglo = AprilTagPixelArray()

        for det in detections:
            tag_id = det.tag_id
            center_px = det.center  # coordenadas (x, y) en píxeles
            msg = AprilTagPixel()
            msg.id = tag_id
            msg.posx = float(center_px[0])
            msg.posy = float(center_px[1])
            msg_arreglo.tags.append(msg)

        self.publisher_data.publish(msg_arreglo)

        # Publicar la imagen como sensor_msgs/Image
        img_msg = self.bridge.cv2_to_imgmsg(frame, encoding='bgr8')
        self.publisher_image.publish(img_msg)

    def destroy_node(self):
        self.cap.release()
        super().destroy_node()

def main(args=None):
    rclpy.init(args=args)
    node = AprilTagPixelPublisher()
    try:
        rclpy.spin(node)
    except KeyboardInterrupt:
        node.destroy_node()
        rclpy.shutdown()

if __name__ == '__main__':
    main()

Servicios personalizados

En el servicio personalizado se agrega la funcionalidad de una Heuristica al sistema de control del robot.

Definición general Una heurística es una regla, método o estrategia que simplifica la toma de decisiones y permite encontrar soluciones aproximadas en situaciones complejas, donde el cálculo exacto sería muy costoso o imposible.

Para ello, se establece un servicio que tiene como requerimiento el tipo de mensaje AprilTagPixelArray y como respuesta un AprilTagPixel

1. Creación del archivo srv

Dentro del paquete avig_msg

mkdir srv
cd srv
gedit Heuristica.srv

Contenido:

avig_msg/AprilTagPixelArray tags_in
---
avig_msg/AprilTagPixel tag_out

Esto indica que el servicio recibirá una lista de tags y devolverá solo uno como resultado.

---

2. Configurar CMakeLists.txt

Agrega lo siguiente si no está presente:

find_package(rosidl_default_generators REQUIRED)

Agrega todos los archivos .msg y .srv:

rosidl_generate_interfaces(${PROJECT_NAME}
  "msg/AprilTagPixel.msg"
  "msg/AprilTagPixelArray.msg"
  "srv/Heuristica.srv"
  DEPENDENCIES builtin_interfaces
)

revisar que se encuentren exportadas las dependencias:

ament_export_dependencies(rosidl_default_runtime)

---

3. Configurar package.xml

Incluye los siguientes bloques:

<buildtool_depend>ament_cmake</buildtool_depend>
<build_depend>rosidl_default_generators</build_depend>
<exec_depend>rosidl_default_runtime</exec_depend>
<member_of_group>rosidl_interface_packages</member_of_group>

---

4. Compilar

Desde la raíz del workspace:

colcon build --packages-select avig_msg
source install/setup.bash

Verifica el servicio:

ros2 interface show avig_msg/srv/Heuristica

---

5. Crear el Servidor

Dentro del paquete mi_pkg_python

mkdir servicios
cd servicios
touch __initi__.py

Guarda el siguiente código como srv_servidor.py:

import rclpy
from rclpy.node import Node
from avig_msg.srv import Heuristica
from avig_msg.msg import AprilTagPixel
import math

class EuristicaServer(Node):
    def __init__(self):
        super().__init__('euristica_server')
        self.srv = self.create_service(Heuristica, 'Heuristica', self.heuristica_callback)
        self.get_logger().info('Servicio Euristica listo.')

    def heuristica_callback(self, request, response):
        tags = request.tags_in.tags
        self.get_logger().info(f"Recibidos {tags} tags.")

        if not tags:
            self.get_logger().warn("No se recibió ningún tag.")
            return response

        tag1 = next((tag for tag in tags if tag.id == 1), None)
        tag2 = next((tag for tag in tags if tag.id == 2), None)

        if tag1 is None or tag2 is None:
            self.get_logger().warn("Faltan tag1 o tag2, no se puede continuar.")
            return response


        tags_ordenados = [tag for tag in tags if tag.id != 0 and tag.id != 1 and tag.id != 2]

        for i, tag in enumerate(tags_ordenados):
            self.get_logger().info(f"Revisando el tag: {tag.id}")
            if 10 <= tag.id < 20:
                tag.dist = math.sqrt((tag.posx - tag1.posx)**2 + (tag.posy - tag1.posy)**2)
            else:
                tag.dist = math.sqrt((tag.posx - tag2.posx)**2 + (tag.posy - tag2.posy)**2)

            self.get_logger().info(f"Distancia del Tag: {tag.id} es {tag.dist}")

        # Heurística: devolver el tag con menor coordenada posx
        tag_ordenado = sorted(tags_ordenados, key=lambda t: t.dist)[0]
        response.tag_out = tag_ordenado
        self.get_logger().info(f"Tag elegido: {tag_ordenado.id}")
        return response

def main(args=None):
    rclpy.init(args=args)
    node = EuristicaServer()
    rclpy.spin(node)
    rclpy.shutdown()

if __name__ == '__main__':
    main()

Este nodo:

• Se llama srv_servidor

• Responde a solicitudes del servicio Heuristica

• Elige el tag con menor distancia al tag 0 (dist)

---

6. Crear el Cliente

Guarda el siguiente código como srv_cliente.py:

import rclpy
from rclpy.node import Node

from avig_msg.srv import Heuristica
from avig_msg.msg import AprilTagPixel, AprilTagPixelArray

class EuristicaClient(Node):
    def __init__(self):
        super().__init__('euristica_client')
        self.client = self.create_client(Heuristica, 'Heuristica')

        while not self.client.wait_for_service(timeout_sec=1.0):
            self.get_logger().info('Esperando al servicio...')

        # Crear solicitud con varios tags
        msg_array = AprilTagPixelArray()
        for i in range(10, 19, 1):
            tag = AprilTagPixel()
            tag.id = i
            tag.posx = float(100 - i*10)
            tag.posy = float(50  + i*10)
            msg_array.tags.append(tag)

        tag = AprilTagPixel()
        tag.id = 1
        tag.posx = -20.0
        tag.posy = 170.0
        msg_array.tags.append(tag)

        tag = AprilTagPixel()
        tag.id = 2
        tag.posx = 105.2
        tag.posy = 23.5
        msg_array.tags.append(tag)

        request = Heuristica.Request()
        request.tags_in = msg_array

        self.future = self.client.call_async(request)

def main(args=None):
    rclpy.init(args=args)
    node = EuristicaClient()

    while rclpy.ok():
        rclpy.spin_once(node)
        if node.future.done():
            try:
                response = node.future.result()
                node.get_logger().info(f"Tag seleccionado: {response.tag_out}")

                node.get_logger().info(f"Tag ID: {response.tag_out.id} "
                                       f"({response.tag_out.posx:.1f}, {response.tag_out.posy:.1f})")
            except Exception as e:
                node.get_logger().error(f"Error al llamar al servicio: {e}")
            break

    rclpy.shutdown()

if __name__ == '__main__':
    main()

Este nodo:

• Crea y envía una lista de AprilTagPixel

• Solicita una respuesta del servidor

• Muestra el tag seleccionado

---

7. Registrar los nodos en setup.py

En tu setup.py agrega:

entry_points={
    'console_scripts': [
        'servidor = servicio.srv_servidor:main',
        'cliente = servicio.srv_cliente:main',
    ],
},

---

8. Compilar nuevamente

colcon build --packages-select mi_pkg_python
source install/setup.bash

---

9. Ejecutar

En dos terminales diferentes:

ros2 run mi_pkg_python servidor

ros2 run mi_pkg_python cliente

Implementación de una Acción Personalizada

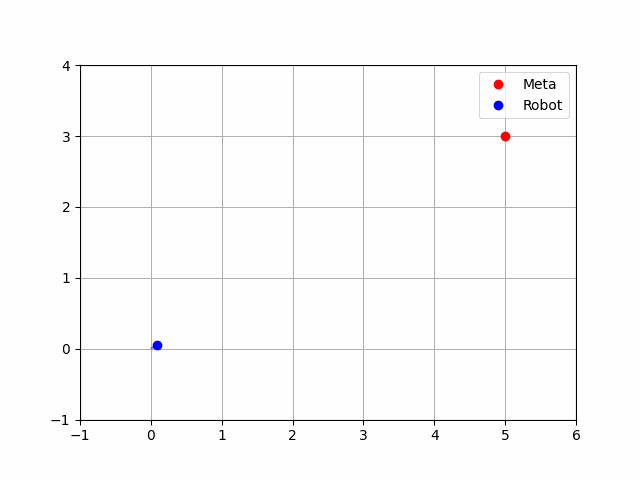

En esta acción personalizada llamada MoverA se simula el movimiento de un robot hacia una posición (x, y) objetivo, utilizando el sistema de acciones de ROS 2.

La acción representa como el robot se mueve gradualmente en línea recta hacia la meta, acercándose poco a poco hasta que la distancia sea menor a un umbral (por ejemplo, 0.1).

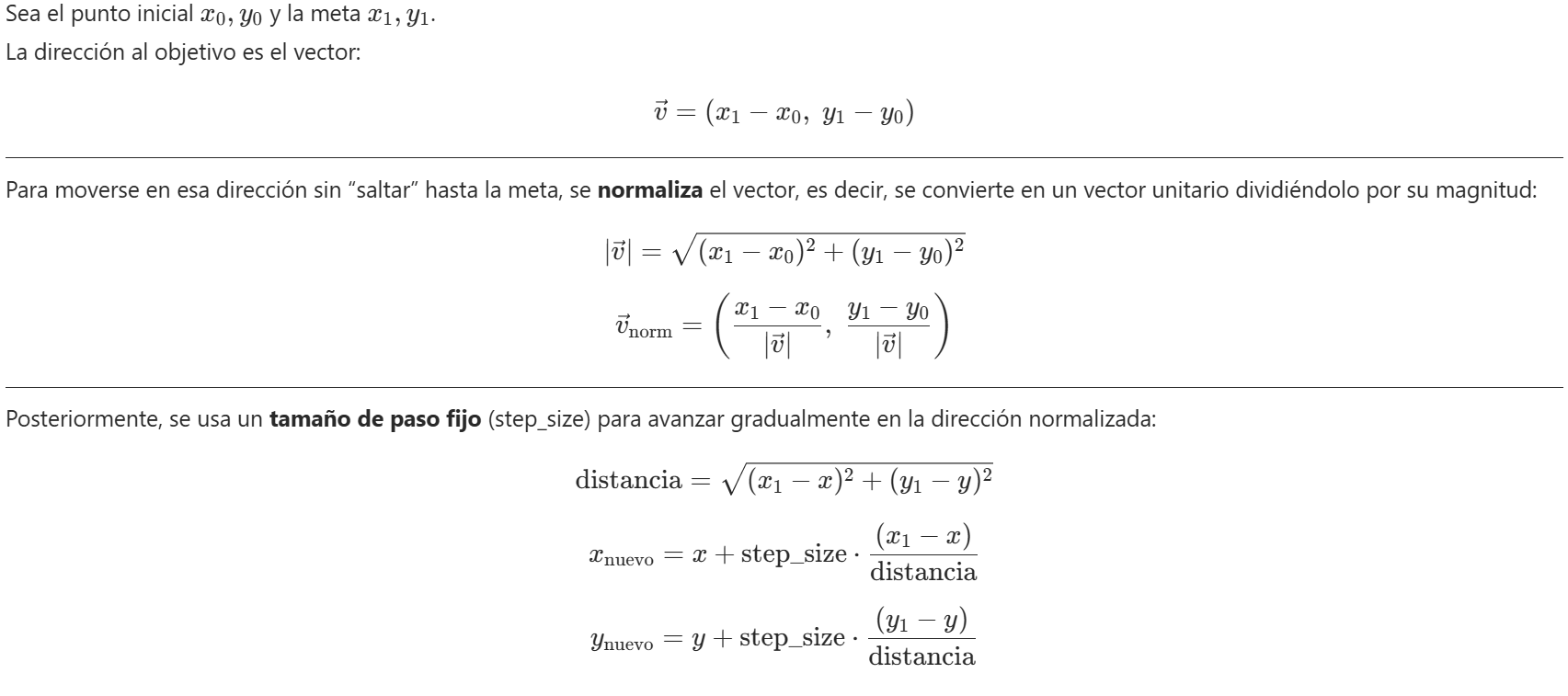

La trayectoría que se simularña en este ejercicio obedece los siguientes puntos:

Estructura general

• Paquete de mensajes: avig_msg

• Archivo de acción: MoverA.action

• Paquete de código (cliente/servidor): mi_pkg_python

---

1. Definición de MoverA.action

Ubicar en avig_msg/action/MoverA.action:

# Objetivo
float32 x_actual
float32 y_actual
float32 x_meta
float32 y_meta

---
# Resultado
bool success
---
# Feedback
float32 distancia_restante

---

2. Configurar CMakeLists.txt en avig_msg

Agregar:

find_package(rosidl_default_generators REQUIRED)

rosidl_generate_interfaces(${PROJECT_NAME}
  "action/MoverA.action"
  DEPENDENCIES builtin_interfaces
)

ament_export_dependencies(rosidl_default_runtime)

---

3. Configurar package.xml en avig_msg

Agregar:

<buildtool_depend>ament_cmake</buildtool_depend>
<build_depend>rosidl_default_generators</build_depend>
<exec_depend>rosidl_default_runtime</exec_depend>
<member_of_group>rosidl_interface_packages</member_of_group>

---

4. Servidor de acción (action_server.py en mi_pkg_python/acciones) Este nodo:

• Recibe un objetivo de la posición inicial(x, y) y de la posición objetivo (x, y).

• Simula el movimiento hacia la meta.

• Envía feedback de la distancia restante.

• Devuelve success = true si llega al destino.

import rclpy
from rclpy.node import Node
from rclpy.action import ActionServer, GoalResponse, CancelResponse
from avig_msg.action import MoverA
import math

# Definición de la clase del servidor de acción
class MoverAServer(Node):
    def __init__(self):
        # Inicializa el nodo con nombre 'movera_server'
        super().__init__('movera_server')

        # Crea un servidor de acción para la acción personalizada 'MoverA'
        self._action_server = ActionServer(
            self,
            MoverA,
            'mover_a',  # Nombre del tópico de acción
            execute_callback=self.execute_callback,  # Lógica principal de ejecución
            goal_callback=self.goal_callback,        # Qué hacer cuando llega una meta
            cancel_callback=self.cancel_callback     # Qué hacer si el cliente pide cancelar
        )

        self.goal_handle = None  # Guardará el manejador de la meta actual
        self.timer = None        # Temporizador usado para simular movimiento

    # Callback que se ejecuta cuando se recibe una nueva meta
    def goal_callback(self, goal_request):
        self.get_logger().info('Objetivo recibido.')
        return GoalResponse.ACCEPT  # Acepta todas las metas que recibe

    # Callback que se ejecuta cuando se solicita cancelar una meta
    def cancel_callback(self, goal_handle):
        self.get_logger().info('Cancelación solicitada.')
        return CancelResponse.ACCEPT  # Acepta siempre la cancelación

    # Lógica principal que se ejecuta cuando la meta ha sido aceptada
    async def execute_callback(self, goal_handle):
        self.goal_handle = goal_handle

        # Extrae posición inicial y meta desde la solicitud
        self.x_actual = goal_handle.request.x_actual
        self.y_actual = goal_handle.request.y_actual
        self.x_goal = goal_handle.request.x_meta
        self.y_goal = goal_handle.request.y_meta
        self.step_size = 0.1  # Tamaño de paso por iteración

        # Crea el objeto de feedback que será enviado al cliente
        self.feedback_msg = MoverA.Feedback()

        self.get_logger().info(f'Iniciando movimiento: ({self.x_actual:.2f}, {self.y_actual:.2f}) → ({self.x_goal:.2f}, {self.y_goal:.2f})')

        # Crea un temporizador que se ejecuta cada 0.5 segundos
        self.timer = self.create_timer(0.5, self.update_position)

        # Bucle que espera mientras se ejecuta el temporizador
        while not goal_handle.is_cancel_requested and self.distance(self.x_actual, self.y_actual) > 0.1:
            # Procesa eventos del temporizador
            rclpy.spin_once(self, timeout_sec=0.1)

        # Si el cliente cancela la acción
        if goal_handle.is_cancel_requested:
            self.timer.cancel()            # Detiene el temporizador
            goal_handle.canceled()        # Informa al cliente que fue cancelado
            self.get_logger().warn("Objetivo cancelado por el cliente")
            return MoverA.Result(success=False)

        # Si se llegó al destino
        self.timer.cancel()                # Detiene el temporizador
        goal_handle.succeed()             # Marca como completado con éxito
        self.get_logger().info("Objetivo alcanzado")
        return MoverA.Result(success=True)

    # Función ejecutada periódicamente por el temporizador
    def update_position(self):
        if not self.goal_handle:
            return

        # Calcula la distancia restante
        dist = self.distance(self.x_actual, self.y_actual)
        if dist <= 0.1:
            return  # Ya está suficientemente cerca

        # Simula movimiento en línea recta hacia la meta
        self.x_actual += self.step_size * (self.x_goal - self.x_actual) / dist
        self.y_actual += self.step_size * (self.y_goal - self.y_actual) / dist

        # Calcula nueva distancia y envía feedback
        dist = self.distance(self.x_actual, self.y_actual)
        self.feedback_msg.distancia_restante = float(dist)
        self.goal_handle.publish_feedback(self.feedback_msg)
        self.get_logger().info(f"Distancia restante: {dist:.2f}")

    # Función auxiliar para calcular la distancia euclidiana al objetivo
    def distance(self, x, y):
        return math.sqrt((x - self.x_goal)**2 + (y - self.y_goal)**2)

# Función principal para ejecutar el servidor de acción
def main(args=None):
    rclpy.init(args=args)
    node = MoverAServer()  # Crea el servidor
    rclpy.spin(node)       # Mantiene el nodo activo
    rclpy.shutdown()       # Apaga ROS 2 cuando termina

if __name__ == '__main__':
    main()

Es importante agregar el archivo __init__.py en el direccitorio mi_pkg_python/acciones

5. Cliente de acción (action_client.py en mi_pkg_python)

import rclpy
from rclpy.node import Node
from rclpy.action import ActionClient
from avig_msg.action import MoverA  # Importa la acción personalizada

# Definición de la clase cliente de acción
class MoverAClient(Node):
    def __init__(self):
        # Inicializa el nodo con nombre 'movera_client'
        super().__init__('movera_client')
        # Crea un cliente de acción para comunicarse con el servidor
        self._client = ActionClient(self, MoverA, 'mover_a')
        self._goal_handle = None  # Guardará la referencia a la meta enviada

    # Método para enviar una meta al servidor de acción
    def send_goal(self, xi, yi, xm, ym):
        # Define los valores de posición inicial y objetivo
        goal_msg = MoverA.Goal()
        goal_msg.x_actual = xi
        goal_msg.y_actual = yi
        goal_msg.x_meta = xm
        goal_msg.y_meta = ym

        # Espera a que el servidor esté disponible
        self._client.wait_for_server()

        self.get_logger().info(f'Enviando objetivo: x={xi}, y={yi} → x={xm}, y={ym}')

        # Envía la meta de forma asíncrona y se suscribe a feedback
        self._send_goal_future = self._client.send_goal_async(
            goal_msg,
            feedback_callback=self.feedback_callback
        )
        self._send_goal_future.add_done_callback(self.goal_response_callback)

    # Callback que se ejecuta cada vez que el servidor envía feedback
    def feedback_callback(self, feedback_msg):
        dist = feedback_msg.feedback.distancia_restante
        self.get_logger().info(f'Feedback: distancia restante = {dist:.2f}')

        # Lógica personalizada: si estamos suficientemente cerca, solicitamos cancelación
        if dist < 0.8 and self._goal_handle is not None:
            self.get_logger().warn('Cancelando acción por distancia < 0.3...')
            cancel_future = self._goal_handle.cancel_goal_async()
            cancel_future.add_done_callback(self.cancel_callback)

    # Callback que se ejecuta cuando el servidor responde si acepta o no la meta
    def goal_response_callback(self, future):
        self._goal_handle = future.result()
        if not self._goal_handle.accepted:
            self.get_logger().error('Objetivo rechazado.')
            return

        self.get_logger().info('Objetivo aceptado.')
        # Espera de forma asíncrona el resultado final
        self._get_result_future = self._goal_handle.get_result_async()
        self._get_result_future.add_done_callback(self.result_callback)

    # Callback que se ejecuta cuando se responde la solicitud de cancelación
    def cancel_callback(self, future):
        cancel_response = future.result()
        if len(cancel_response.goals_canceling) > 0:
            self.get_logger().info('Acción cancelada exitosamente.')
        else:
            self.get_logger().info('No se pudo cancelar la acción.')

    # Callback que se ejecuta cuando se recibe el resultado final del servidor
    def result_callback(self, future):
        result = future.result().result
        if result.success:
            self.get_logger().info('Llegamos al destino.')
        else:
            self.get_logger().info('Acción no completada.')
        rclpy.shutdown()

# Función principal para ejecutar el cliente
def main(args=None):
    rclpy.init(args=args)
    node = MoverAClient()
    # Envía una meta de ejemplo
    node.send_goal(2.0, 3.0, 0.0, 0.1)
    # Mantiene el nodo activo mientras espera feedback/resultados
    rclpy.spin(node)

if __name__ == '__main__':
    main()

Este nodo:

• Envía un objetivo (x, y) con la posición inicial y un objetivo (x, y) con la posición meta al servidor.

• Imprime el feedback recibido.

• Muestra el resultado final.

---

6. setup.py Registrar scripts en el setup.py de acciones:

entry_points={
    'console_scripts': [
        'action_server = acciones.action_server:main',
        'action_client = acciones.action_client:main',
    ],
}

---

7. Compilación

Desde la raíz del workspace:

colcon build
source install/setup.bash

---

8. Ejecución

En una terminal, ejecutar el servidor:

ros2 run mi_pkg_python action_server

En otra terminal, ejecutar el cliente:

ros2 run mi_pkg_python action_client
