Control de Motor Paso a Paso NEMA 17 con ESP32 y A4988

  1. Especificaciones Generales

¿Qué es un paso?

  • Un motor NEMA 17 típico tiene 200 pasos por vuelta, es decir: ( 1.8° ) por paso en modo paso completo.

  • En microstepping, se subdividen los pasos para mayor precisión.

Microstepping

Pasos por vuelta

Ángulo por paso

Paso completo

200

1.8°

Medio paso

400

0.9°

1/4 paso

800

0.45°

1/8 paso

1600

0.225°

1/16 paso

3200

0.1125°

  1. Configuración de MS1, MS2, MS3 en A4988

Resolución

MS1

MS2

MS3

Paso completo

LOW

LOW

LOW

Medio paso

HIGH

LOW

LOW

1/4 paso

LOW

HIGH

LOW

1/8 paso

HIGH

HIGH

LOW

1/16 paso

HIGH

HIGH

HIGH

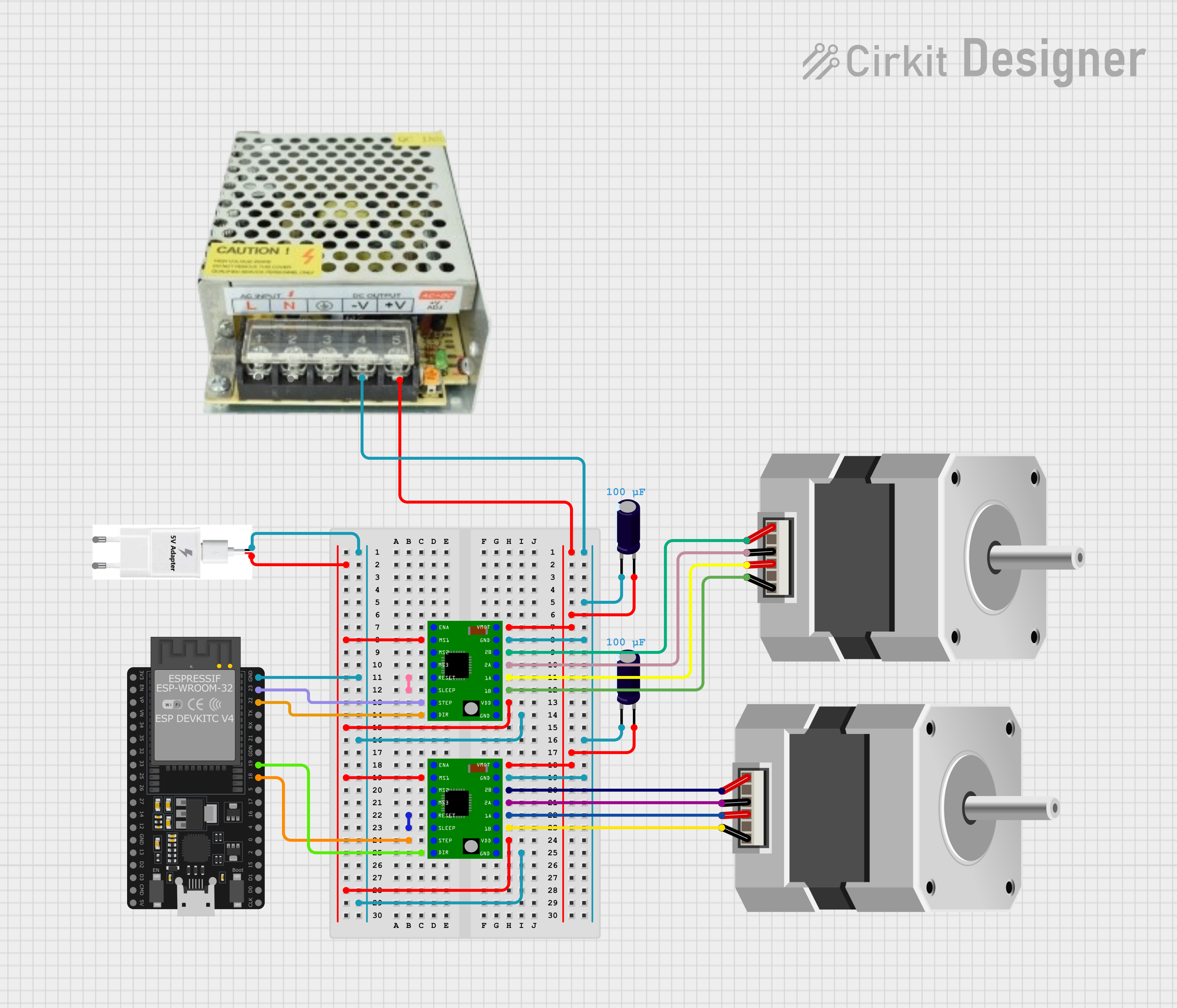

  1. Circuito ESP32 - Motores a paso Nema 17 ESP32 - 38 pines alt text Circuito image1

  1. Alimentación del driver A4988 y Vref

¿Cómo ajustar el Vref?

  • Para un NEMA 17 de 1.2 A y Rs = 0.1 Ω:

Si se usa una configuracion a medio paso es recomendado disminuir el límite de voltaje al 70%.

  1. Control por ESP32 - Código Base (medio paso)

#define STEP_PIN 18
#define DIR_PIN 19

void setup() {
  pinMode(STEP_PIN, OUTPUT);
  pinMode(DIR_PIN, OUTPUT);
  digitalWrite(DIR_PIN, HIGH); // Sentido
}

void loop() {
  for (int i = 0; i < 400; i++) {
    digitalWrite(STEP_PIN, HIGH);
    delayMicroseconds(1000);
    digitalWrite(STEP_PIN, LOW);
    delayMicroseconds(1000);
  }
  delay(2000);
}

Control de Motores Paso a Paso con AccelStepper y ESP32

¿Qué es AccelStepper?

AccelStepper es una librería avanzada para controlar motores paso a paso de forma más eficiente y profesional. Fue creada para reemplazar el control básico con digitalWrite + delay() con una interfaz más robusta y no bloqueante.

Ventajas principales

  • Movimiento suave con aceleración y desaceleración

  • Control no bloqueante con .run()

  • Soporta múltiples motores simultáneos

  • Compatible con distintos tipos de driver (por ejemplo, A4988)

Parámetros clave

Método

Propósito

setMaxSpeed(pasos_s)

Establece la velocidad máxima del motor (pasos/seg)

setAcceleration(pasos_s2)

Establece la aceleración (pasos/seg²)

move(pasos)

Fija un destino relativo en pasos

moveTo(pasos)

Fija un destino absoluto en pasos

run()

Ejecuta el movimiento hacia el destino suavemente

isRunning()

Devuelve true si el motor sigue en movimiento

setCurrentPosition(p)

Cambia la posición actual sin mover

Codigo de la ESP32:

#include <AccelStepper.h>
#define STEP_PIN 18
#define DIR_PIN 19

// Modo DRIVER usa 1 pulso por paso (la lógica del driver define el microstepping)
AccelStepper stepper(AccelStepper::DRIVER, STEP_PIN, DIR_PIN);

void setup() {
  Serial.begin(115200);
  delay(1000);

  // Configura velocidad y aceleración
  stepper.setMaxSpeed(800);       // pasos por segundo (ajusta según tu driver)
  stepper.setAcceleration(200);   // pasos por segundo^2

  // mov(pasos) movimiento relativo
  // movTo(pasos) movimiento absoluto
  // Función para el Home del robot
}

void loop() {
  stepper.moveTo(0);
  stepper.runToPosition();
  delay(4000);
  // Media Vuelta en sentido horario
  stepper.move(200);
  stepper.runToPosition();
  delay(1000);
  // Media Vuelta en sentido antihorario
  stepper.move(-200);
  stepper.runToPosition();
  delay(1000);
}

Driver DM542T y NEMA23 PG47

Arquitectura interna del DM542T

El DM542T es un driver digital de lazo abierto para motores paso a paso bipolares.

Internamente contiene:

  • Etapa de potencia con puentes H para dos bobinas (A y B)

  • Control digital de corriente (PWM + control senoidal)

  • Optoacopladores en entradas de control

  • Lógica de conteo de pulsos STEP/DIR

  • Protecciones internas:

    • Sobrecorriente

    • Sobretemperatura

    • Subtensión

El driver permite configurar:

  • Pulsos

  • Sentido

  • Corriente configurada

Entradas y salidas del DM542T

La bornera del DM542T se divide en:

  • Entradas de control (señales)

  • Salidas de potencia (motor)

  • Alimentación

  • Salida de estado/alarma

Terminales

Función Eléctrica

Función Lógica

Comportamiento

PUL+ PUL-

Entrada a un octoacoplador, Cada transición activa del opto genera un incremento interno de contador.

Cada pulso STEP = un micro-paso, El tamaño del paso depende del microstepping configurado (SW5–SW8)

El driver incrementa o decrementa el contador de posición interna y Actualiza las corrientes en las bobinas según la tabla senoidal

DIR+ DIR-

Entrada optoacoplada y Nivel lógico estable

Define el sentido de conteo del contador interno: HIGH → sentido A, LOW → sentido B Cuándo se lee DIR. El estado de DIR se muestrea antes del flanco activo del pulso STEP

Cambia DIR, espera unos microsegundos y envía pulsos STEP

ENA+ ENA-

Entrada optoacoplada que controla la habilitación de la etapa de potencia

Enable activo: Driver energiza bobinas Mantiene torque. Enable inactivo: Driver desenergiza bobinas y motor queda libre

Permite aumentar el nivel de seguridal al crear paradas de emergencia, y ahorro de energía.

ALM+ ALM-

Salida optoacoplada (colector abierto)

Indica condición de fallo: Sobrecorrient, sobretemperatura, rror interno

Permite activar actuadores de seguridad (LEDS, Alarmas, entre otros).

A+/A- B+/B-

Alimentan las dos bobinas del motor paso a paso bipolar.

A y B deben ser pares reales de bobina

Si se cruzan: El motor vibra o No gira correctamente, por lo cual, es importante Identificación de bobinas

VDC GND

Alimenta la etapa de potencia y control del driver

Alimentación de 18 - 50 [v] DC

No conectar alimentación de 5[v]

Requisitos eléctricos - Pulso mínimo típico: ≥ 2.5 µs - Recomendado: 5 µs o más - Frecuencia máxima típica: 200 kHz (práctico mucho menor)

Microstepping

  1. Paso real vs resolución de comando

  • El motor tiene posiciones estables determinadas por su geometría: para 1.8°: 200 pasos por vuelta del eje del motor.

  • El microstepping no cambia la geometría del motor; el driver:

    • Interpola corrientes entre bobinas para posicionar el rotor entre pasos.

    • Mejora suavidad, reduce vibración/ruido.

    • Reduce el torque por micro-paso (posición intermedia es menos rígida).

  1. ¿Por qué existen microsteppings altos (hasta 25600)?

  • Para suavidad extrema y reducción de resonancia, especialmente en aplicaciones CNC/ópticas.

  • Para compatibilidad con controladores/PLCs que trabajan con resoluciones específicas.

  • Contras principales:

    • Menor torque incremental por micro-paso.

    • Menor velocidad máxima por aumento de pulsos requeridos.

    • No mejora la precisión final si existe backlash/flexión mecánica.

Importante

En sistemas con reductora (como PG47), normalmente basta con 200 o 400 pulse/rev para excelente desempeño.

Motor: NEMA23 con reductora

Modelo: 23HS22-2804S-PG47

  • Motor paso a paso típico: 1.8° por paso (200 pasos por vuelta del eje del motor).

  • Reductora: PG47 (aprox. 47:1).

  • La reductora incrementa el torque disponible en la salida y reduce la velocidad.

  • La reductora también introduce backlash (juego mecánico), por lo que la precisión final depende más de la mecánica que del microstepping alto.

Diagrama de conexión

Imagen

Imagen

  1. Conexiones

Fuente 24V (+)  ->  +Vdc  (DM542T)
Fuente 24V (-)  ->  GND   (DM542T)
A+  A-   (Bobina A)
B+  B-   (Bobina B)
DM542T PUL-  -> GND ESP32
DM542T DIR-  -> GND ESP32
DM542T ENA-  -> GND ESP32   (opcional)
ESP32 GPIO_STEP -> DM542T PUL+
ESP32 GPIO_DIR  -> DM542T DIR+
ESP32 GPIO_EN   -> DM542T ENA+ (opcional)

  1. Configurar el driver para que Pulse/rev = 400:

SW5 = OFF
SW6 = ON
SW7 = ON
SW8 = ON

Corriente del motor (SW1–SW3)

El motor indicado suele ser alrededor de 2.8A RMS nominal. Una configuración segura y práctica es ajustar cerca pero ligeramente por debajo (reduce calentamiento y protege el sistema).

Configuración sugerida:

SW1 = ON
SW2 = OFF
SW3 = OFF

Reducción de corriente en reposo (SW4)

  • SW4 = OFF (Half Current en reposo)

    • Menos calentamiento mientras el motor está detenido.

    • Recomendado para pruebas y uso general.

Ecuaciones

  1. Pasos por vuelta del motor (1.8°)

Ángulo por paso:

\[\theta_{paso} = 1.8^\circ\]

Pasos por vuelta del motor:

\[N_{motor} = \frac{360^\circ}{\theta_{paso}} = \frac{360}{1.8} = 200\]

  1. Pulsos por vuelta del motor con microstepping

Sea:

  • \(M\) = factor de microstepping (full step: 1, half: 2, quarter: 4, etc.)

Entonces:

\[N_{pulsos\_motor} = N_{motor} \times M\]

Para 400 pulse/rev:

\[M = 2 \Rightarrow N_{pulsos\_motor} = 200 \times 2 = 400\]

  1. Pulsos por vuelta en la salida con reductora PG47

Sea:

  • \(R = 47\) relación de reducción.

Entonces:

\[N_{salida} = N_{pulsos\_motor} \times R\]

Con 400 pulse/rev motor:

\[N_{salida} = 400 \times 47 = 18800\]

  1. Resolución angular de comando en la salida

\[\theta_{res\_salida} = \frac{360^\circ}{N_{salida}}\]

Para el caso:

\[\theta_{res\_salida} = \frac{360}{18800} \approx 0.019^\circ\]

  1. Conversión: grados → pulsos (salida)

\[P = \frac{\theta}{360^\circ} \times N_{salida}\]

Ejemplo 90°:

\[P = \frac{90}{360} \times 18800 = 4700\]

  1. Conversión: pulsos → grados (salida)

\[\theta = \frac{P}{N_{salida}} \times 360^\circ\]

  1. Velocidad: frecuencia de pulso → RPM de salida

Sea:

  • \(f_{step}\) frecuencia de pulsos STEP (Hz = pulsos/seg)

Entonces:

\[RPM_{salida} = \frac{f_{step}}{N_{salida}} \times 60\]

Ejemplo con 2000 Hz:

\[RPM_{salida} = \frac{2000}{18800}\times 60 \approx 6.38\]

  1. Relación RMS y pico del driver (referencia)

\[I_{peak} \approx I_{RMS}\times 1.4\]

Código ESP32 (AccelStepper) para 400 pulse/rev

Requisitos:

  • Arduino IDE

  • Placa ESP32 con core 3.x

  • Librería AccelStepper

El siguiente ejemplo:

  • Asume el DM542T configurado a 400 pulse/rev del motor.

  • Calcula pulsos por vuelta de salida con \(R=47\).

  • Mueve +90° y vuelve a 0° usando aceleración.

#include <Arduino.h>
#include <AccelStepper.h>

// --------------------
// Pines ESP32
// --------------------
static const int PIN_STEP = 25;  // -> PUL+
static const int PIN_DIR  = 26;  // -> DIR+
static const int PIN_EN   = 27;  // -> ENA+ (opcional)

// --------------------
// Configuración: 400 pulse/rev del motor (por DIP SW5..SW8)
// Reductora: PG47 ~ 47:1
// --------------------
static const long PULSES_PER_REV_MOTOR = 400;
static const float GEAR_RATIO = 47.0f;

// Pulsos por vuelta del eje de salida (aprox)
static const long PULSES_PER_REV_OUT = (long)(PULSES_PER_REV_MOTOR * GEAR_RATIO + 0.5f);

// Driver en modo STEP/DIR
AccelStepper stepper(AccelStepper::DRIVER, PIN_STEP, PIN_DIR);

// Convierte grados del eje de salida a pulsos
long outDegreesToPulses(float deg_out) {
  float pulses = (deg_out / 360.0f) * (float)PULSES_PER_REV_OUT;
  return lroundf(pulses);
}

void setup() {
  Serial.begin(115200);

  pinMode(PIN_EN, OUTPUT);

  // ENA: según el cableado del enable del driver, puede requerir invertir
  // Para esta prueba, iniciamos habilitado en HIGH.
  digitalWrite(PIN_EN, HIGH);

  // Ajustes AccelStepper
  stepper.setMaxSpeed(2000);       // pulsos/seg
  stepper.setAcceleration(1500);   // pulsos/seg^2
  stepper.setMinPulseWidth(5);     // us (pulso seguro)

  stepper.setCurrentPosition(0);

  Serial.println("DM542T + ESP32 listo (400 pulse/rev motor).");
  Serial.print("Pulsos/vuelta salida aprox: ");
  Serial.println(PULSES_PER_REV_OUT);
}

void loop() {
  long p90 = outDegreesToPulses(90.0f);

  Serial.println("Moviendo +90° (salida)...");
  stepper.moveTo(p90);
  while (stepper.distanceToGo() != 0) {
    stepper.run();
  }
  delay(500);

  Serial.println("Volviendo a 0° (salida)...");
  stepper.moveTo(0);
  while (stepper.distanceToGo() != 0) {
    stepper.run();
  }
  delay(1000);
}
