Ejercicio práctico 1

Actividad

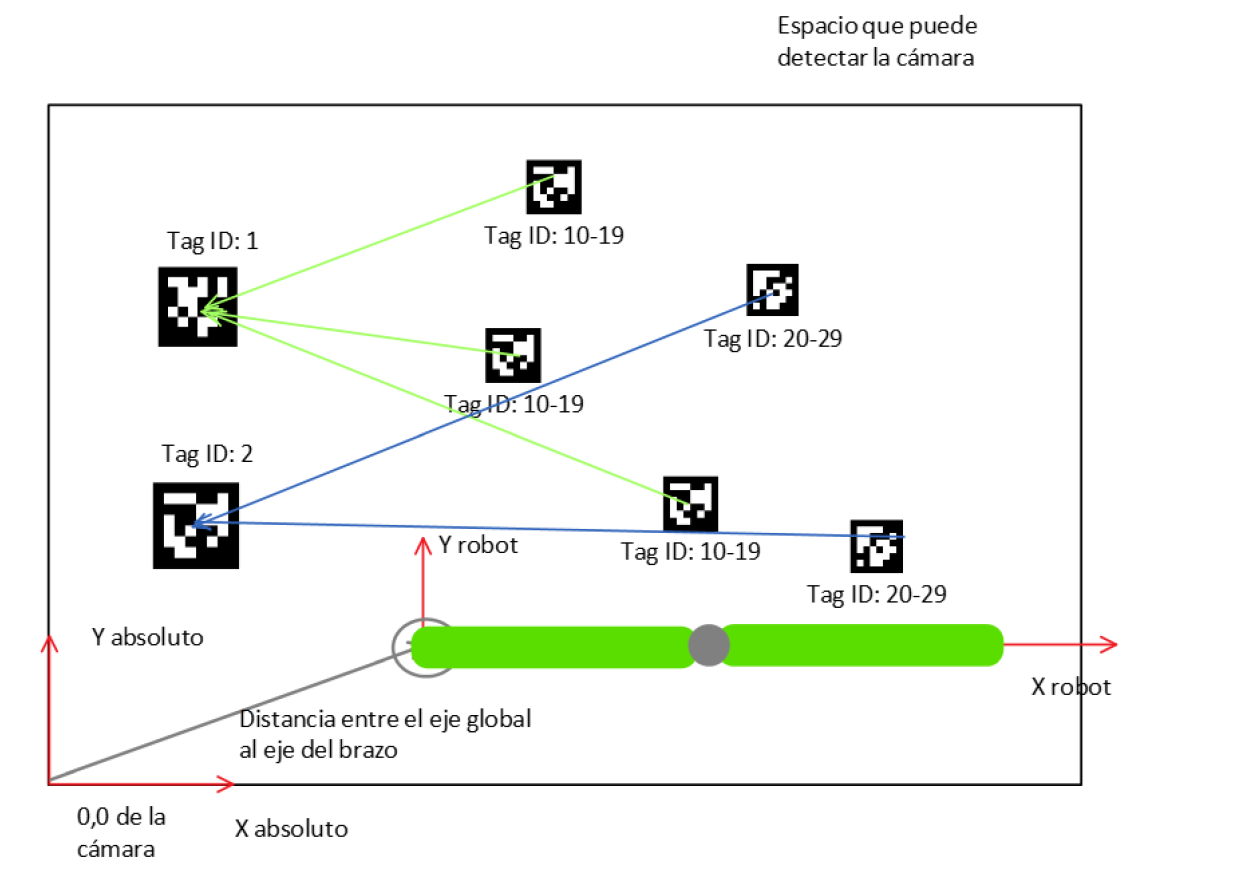

Diseñar y simular un sistema de clasificación de objetos basados en ROS2.

Para los siguientes programas es importante crear un directorio proyecto dentro del paquete mi_pkg_python.

Calibración de la cámara

Instalación de paquetes

Librerías necesarias:

OpenCV

pip install opencv-python

PyYAML

pip install pyyaml

pupil-apriltags para detección de tags

pip install pupil-apriltags

Codigos de ROS2 desarrollados en este repositorio.

Algoritmo de calibración

Para calibrar una cámara se utiliza el algoritmo de ajuste de matriz intrínseca basado en un patrón de tablero de ajedrez. Este tipo de calibración permite corregir las distorsiones ópticas generadas por el lente, como la distorsión radial y tangencial, mejorando así la precisión en tareas de visión por computadora.

Los requisitos para realizar la calibración son:

Una estructura fija donde se monte la cámara.

Un tablero de ajedrez de calibración impreso y plano.

Para más detalles sobre el algoritmo utilizado, puedes consultar la documentación oficial de OpenCV:

opencv- colibración de cámara

En este ejemplo se utiliza un tablero generado por el proyecto de Mark Hedley Jones, disponible en:

Tablero de Ajedrez

Además, se emplean AprilTags de 100 mm para pruebas adicionales de localización.

Captura de Imágenes del Tablero - Archivo: 0_captura.py - Abre la cámara, muestra una vista previa y guarda imágenes al presionar c. - Las imágenes se guardan en la carpeta calib_imgs/.
Calibración con Tablero de Ajedrez - Archivo: 1_calib.py - Utiliza las imágenes para detectar esquinas de un tablero de 10x7. - Genera un archivo camera_calibration.yaml con la matriz intrínseca y coeficientes de distorsión.
Visualización de Corrección - Archivo: 3_cam.py - Muestra la imagen original y la corregida en tiempo real utilizando la calibración.
Detección de AprilTags - Archivo: 4_apriltag.py - Usa pupil_apriltags para detectar tags y calcular sus poses. - Imprime la distancia entre el tag de referencia (ID 0) y los demás.

Parámetros

Tablero de calibración: 10 x 7 esquinas internas

Tamaño de cuadrado: 25 mm (0.025 m)

Distancia y pose se muestran en milímetros

Salida: camera_calibration.yaml (compatible con ROS)

Detección y Transformación de AprilTags

Codigo del proyecto p1_cam.py

Este nodo en ROS 2 tiene como objetivo detectar etiquetas AprilTags en una imagen, transformar su posición al sistema de referencia del tag con ID 0, y publicar sus coordenadas relativas en el topic /apriltag_pixels.

Estructura general

El nodo apriltag_cam realiza los siguientes pasos:

Carga de parámetros de calibración desde un archivo YAML.
Inicialización de la cámara y detector AprilTags.
Corrección de distorsión de la imagen mediante la matriz de calibración.
Detección de etiquetas y cálculo de su pose relativa al sistema de la cámara.
Transformación de coordenadas al sistema de referencia del tag 0.
Publicación de los datos transformados como mensajes AprilTagPixelArray.

Matemática del sistema

Calibración de la cámara

Se utiliza la matriz intrínseca K y los coeficientes de distorsión dist para corregir la imagen:

newcameramtx, _ = cv2.getOptimalNewCameraMatrix(K, dist, (w, h), 1, (w, h))
undistorted = cv2.undistort(frame, K, dist, None, newcameramtx)

Transformación homogénea

Cada AprilTag detectado provee:

Matriz de rotación R_tag (3x3)
Vector de traslación t_tag (3x1)

Estos se combinan para formar una matriz homogénea 4x4:

\[\begin{split}T = \begin{bmatrix} R & t \\ 0\ 0\ 0 & 1 \end{bmatrix}\end{split}\]

Transformación relativa

Para transformar la posición de cada tag al sistema del tag 0:

\[T_{\text{rel}} = T_0^{-1} \cdot T_{\text{tag}}\]

De ahí se extrae la posición relativa:

T_rel = T0_inv @ T
t_rel = T_rel[:3, 3] * 1000  # [mm]

Se invierte el eje Y para ROS (orientación hacia arriba):

msg.posx = float(t_rel[0] / 1000)
msg.posy = float(-t_rel[1] / 1000)

Orientación del tag 0

La orientación del tag 0 se expresa en ángulos de Euler para referencia espacial:

euler = R.from_matrix(R0).as_euler('xyz', degrees=True)

Publicación de mensajes

Se publica un mensaje tipo AprilTagPixelArray con múltiples objetos AprilTagPixel, cada uno conteniendo:

id: ID del tag detectado
posx y posy: posición relativa respecto al tag 0 en metros (x hacia adelante, y hacia la izquierda)

Visualización

La imagen corregida se muestra en una ventana con:

Contornos de los tags
Líneas entre tag 0 y los demás
Texto con distancias relativas

Nota

Asegúrese de tener cargado un archivo YAML válido con la calibración de la cámara en la carpeta config/ de su paquete.

Códigos

import cv2
import os

cap = cv2.VideoCapture(0)
output_dir = "calib_imgs"
os.makedirs(output_dir, exist_ok=True)
count = 0

cv2.namedWindow("Calibración", cv2.WINDOW_NORMAL)  # Habilita cambio de tamaño
cv2.resizeWindow("Calibración", 800, 600)           # Establece el tamaño deseado

while True:
    ret, frame = cap.read()
    if not ret:
        break
    cv2.imshow("Calibración", frame)
    key = cv2.waitKey(1) & 0xFF
    if key == ord('c'):  # presiona 'c' para capturar
        fname = os.path.join(output_dir, f"img_{count:02d}.jpg")
        cv2.imwrite(fname, frame)
        print("Imagen guardada:", fname)
        count += 1
    elif key == ord('q'):  # presiona 'q' para salir
        break

cap.release()
cv2.destroyAllWindows()

# Calibración (guardar archivo camera_calibration.yaml)
import cv2
import numpy as np
import os
import yaml

# Parámetros del tablero
CHECKERBOARD = (10, 7)  # esquinas internas: columnas x filas (10x7 → 11x8 cuadrados)
SQUARE_SIZE = 0.025  # tamaño del cuadrado en metros

criteria = (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 30, 0.001)

objp = np.zeros((CHECKERBOARD[0] * CHECKERBOARD[1], 3), np.float32)
objp[:, :2] = np.mgrid[0:CHECKERBOARD[0], 0:CHECKERBOARD[1]].T.reshape(-1, 2)
objp *= SQUARE_SIZE

objpoints = []
imgpoints = []

img_dir = "calib_imgs"
images = [os.path.join(img_dir, f) for f in os.listdir(img_dir) if f.endswith((".jpg", ".png"))]

for fname in images:
   img = cv2.imread(fname)
   gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
   ret, corners = cv2.findChessboardCorners(gray, CHECKERBOARD,
                                             cv2.CALIB_CB_ADAPTIVE_THRESH +
                                             cv2.CALIB_CB_NORMALIZE_IMAGE +
                                             cv2.CALIB_CB_FAST_CHECK)
   if ret:
      objpoints.append(objp)
      corners2 = cv2.cornerSubPix(gray, corners, (11, 11), (-1, -1), criteria)
      imgpoints.append(corners2)
      cv2.drawChessboardCorners(img, CHECKERBOARD, corners2, ret)
      cv2.namedWindow('Corners', cv2.WINDOW_NORMAL)
      cv2.resizeWindow('Corners', 800, 600)
      cv2.imshow('Corners', img)
      cv2.waitKey(500)

cv2.destroyAllWindows()

ret, K, dist, rvecs, tvecs = cv2.calibrateCamera(objpoints, imgpoints, gray.shape[::-1], None, None)

# Guarda en formato YAML compatible con ROS
data = {
   'image_width': int(gray.shape[1]),
   'image_height': int(gray.shape[0]),
   'camera_matrix': {'rows': 3, 'cols': 3, 'data': K.flatten().tolist()},
   'distortion_model': 'plumb_bob',
   'distortion_coefficients': {'rows': 1, 'cols': len(dist.flatten()), 'data': dist.flatten().tolist()},
}

with open('camera_calibration.yaml', 'w') as f:
   yaml.dump(data, f, default_flow_style=False)

print("Guardado como camera_calibration.yaml")

# Archivo para usar la calibración
import cv2
import numpy as np
import yaml

# Cargar parámetros desde el archivo YAML generado
with open("camera_calibration.yaml") as f:
   calib_data = yaml.safe_load(f)

K = np.array(calib_data["camera_matrix"]["data"]).reshape((3, 3))
dist = np.array(calib_data["distortion_coefficients"]["data"])

# Captura de cámara
cap = cv2.VideoCapture(0)

while cap.isOpened():
   ret, frame = cap.read()
   if not ret:
      break

   h, w = frame.shape[:2]
   new_camera_mtx, roi = cv2.getOptimalNewCameraMatrix(K, dist, (w, h), 1, (w, h))

   # Corrección de distorsión
   undistorted = cv2.undistort(frame, K, dist, None, new_camera_mtx)

   # Mostrar ambas imágenes
   cv2.namedWindow("Original", cv2.WINDOW_NORMAL)
   cv2.namedWindow("Undistorted", cv2.WINDOW_NORMAL)
   cv2.resizeWindow("Original", 640, 480)
   cv2.resizeWindow("Undistorted", 640, 480)
   cv2.imshow("Original", frame)
   cv2.imshow("Undistorted", undistorted)

   if cv2.waitKey(1) & 0xFF == ord('q'):
      break

cap.release()
cv2.destroyAllWindows()

import cv2
import numpy as np
import yaml
import time

# --- Cargar parámetros de calibración desde YAML ---
with open("camera_calibration.yaml", 'r') as f:
   calib_data = yaml.safe_load(f)

K = np.array(calib_data['camera_matrix']['data']).reshape(3, 3)
dist = np.array(calib_data['distortion_coefficients']['data'])

# --- Inicializar detección de AprilTags ---
try:
   from pupil_apriltags import Detector
   at_detector = Detector(families='tag36h11')
except ImportError:
   raise ImportError("Instala pupil_apriltags con: pip install pupil-apriltags")

# --- Parámetros del tag ---
tag_size = 0.08  # Tamaño del tag en metros (100 mm)

# --- Captura desde la cámara ---
cap = cv2.VideoCapture(0)
cv2.namedWindow("AprilTag Detection", cv2.WINDOW_NORMAL)
cv2.resizeWindow("AprilTag Detection", 800, 600)

last_print_time = time.time()

while True:
   ret, frame = cap.read()
   if not ret:
      break

   # Corregir distorsión
   h, w = frame.shape[:2]
   newcameramtx, _ = cv2.getOptimalNewCameraMatrix(K, dist, (w, h), 1, (w, h))
   undistorted = cv2.undistort(frame, K, dist, None, newcameramtx)

   # Convertir a escala de grises
   gray = cv2.cvtColor(undistorted, cv2.COLOR_BGR2GRAY)

   # Detección
   tags = at_detector.detect(
      gray,
      estimate_tag_pose=True,
      camera_params=(K[0, 0], K[1, 1], K[0, 2], K[1, 2]),
      tag_size=tag_size
   )

   tag_poses = {}
   tag_centers = {}

   for tag in tags:
      id = tag.tag_id
      corners = np.int32(tag.corners)
      center = np.mean(corners, axis=0).astype(int)

      cv2.polylines(undistorted, [corners], True, (0, 255, 0), 2)
      cv2.putText(undistorted, f"ID: {id}", tuple(center), cv2.FONT_HERSHEY_SIMPLEX, 0.6, (255, 0, 0), 2)

      t = tag.pose_t.flatten() * 1000  # Convertir a mm
      tag_poses[id] = t
      tag_centers[id] = tuple(center)

   if 0 in tag_poses:
      ref = tag_poses[0]
      ref_center = tag_centers[0]
      for id, pos in tag_poses.items():
            if id != 0:
               rel = pos - ref
               dist_mm = np.linalg.norm(rel)
               cv2.putText(undistorted, f"0->{id}: {dist_mm:.1f} mm", (10, 30 + 30 * id),
                           cv2.FONT_HERSHEY_SIMPLEX, 0.6, (0, 0, 255), 2)
               if id in tag_centers:
                  cv2.line(undistorted, ref_center, tag_centers[id], (255, 0, 255), 2)

      # Imprimir en terminal cada segundo
      if time.time() - last_print_time >= 1.0:
            print("\nPosiciones relativas (en mm) con respecto al tag 0:")
            for id, pos in tag_poses.items():
               if id != 0:
                  rel = pos - ref
                  print(f"Tag {id}: ΔX={rel[0]:.1f}, ΔY={rel[1]:.1f}, ΔZ={rel[2]:.1f}")
            last_print_time = time.time()

   cv2.imshow("AprilTag Detection", undistorted)
   if cv2.waitKey(1) & 0xFF == ord('q'):
      break

cap.release()
cv2.destroyAllWindows()

import cv2
from pupil_apriltags import Detector

# Transformaciones de la camara
from scipy.spatial.transform import Rotation as R
import numpy as np
import yaml

# Manejo de ROS2
import rclpy
from rclpy.node import Node
from avig_msg.msg import AprilTagPixel,AprilTagPixelArray

# Rutas Absolutas del paquete
from ament_index_python.packages import get_package_share_directory
import os

class AprilTagPixelPublisher(Node):
   def __init__(self):
      super().__init__('apriltag_cam')

      self.publisher_data = self.create_publisher(AprilTagPixelArray, '/apriltag_pixels', 1)

      # Obtener ruta absoluta al paquete
      package_path = get_package_share_directory('mi_pkg_python')

      # Ruta completa al archivo de calibración
      yaml_file = os.path.join(package_path, 'config', 'camera_calibration.yaml')

      # Cargar el YAML
      with open(yaml_file, 'r') as f:
            calib_data = yaml.safe_load(f)

      self.K = np.array(calib_data['camera_matrix']['data']).reshape(3, 3)
      self.dist = np.array(calib_data['distortion_coefficients']['data'])

      # --- Parámetros del tag ---
      self.tag_size = 0.08  # Tamaño del tag en metros (100 mm)

      self.cap = cv2.VideoCapture(0)

      # Seteo de la ventana de IMSHOW
      self.cap.set(cv2.CAP_PROP_FRAME_WIDTH, 640)
      self.cap.set(cv2.CAP_PROP_FRAME_HEIGHT, 480)
      self.cap.set(cv2.CAP_PROP_FPS, 30)

      if not self.cap.isOpened():
            self.get_logger().error("No se pudo acceder a la cámara.")
            exit()

      self.at_detector = Detector(families='tag36h11', nthreads=4)

      # Crear ventana redimensionable (solo si se usa visualización)
      cv2.namedWindow("AprilTag View", cv2.WINDOW_NORMAL)
      cv2.resizeWindow("AprilTag View", 800, 600)

      self.timer = self.create_timer(1.0 / 30.0, self.timer_callback)
      self.get_logger().info("Nodo AprilTag CAM iniciado.")

   def timer_callback(self):
      ret, frame = self.cap.read()
      if not ret:
            self.get_logger().warn(" No se pudo leer el frame.")
            return

      # Corregir distorsión
      h, w = frame.shape[:2]
      newcameramtx, _ = cv2.getOptimalNewCameraMatrix(self.K, self.dist, (w, h), 1, (w, h))
      undistorted = cv2.undistort(frame, self.K, self.dist, None, newcameramtx)

      # Convertir a escala de grises
      gray = cv2.cvtColor(undistorted, cv2.COLOR_BGR2GRAY)

      # Detección
      tags = self.at_detector.detect(
            gray,
            estimate_tag_pose=True,
            camera_params=(self.K[0, 0], self.K[1, 1], self.K[0, 2], self.K[1, 2]),
            tag_size=self.tag_size
      )

      tag_poses = {}
      tag_centers = {}
      tag_by_id = {}

      for tag in tags:
            id = tag.tag_id
            corners = np.int32(tag.corners)
            center = np.mean(corners, axis=0).astype(int)

            cv2.polylines(undistorted, [corners], True, (0, 255, 0), 2)
            cv2.putText(undistorted, f"ID: {id}", tuple(center), cv2.FONT_HERSHEY_SIMPLEX, 0.6, (255, 0, 0), 2)

            t = tag.pose_t.flatten() * 1000  # Convertir a mm
            tag_poses[id] = t
            tag_centers[id] = tuple(center)
            tag_by_id[id] = tag

      msg_arreglo = AprilTagPixelArray()

      # --- Transformación al marco del tag 0 ---

      if 0 in tag_by_id:
            # Obtener transformación del tag 0
            ref_tag = tag_by_id[0]
            R0 = ref_tag.pose_R
            t0 = ref_tag.pose_t.reshape(3, 1)
            T0 = np.hstack([R0, t0])
            T0 = np.vstack([T0, [0, 0, 0, 1]])
            T0_inv = np.linalg.inv(T0)

            # Mostrar orientación del tag 0 (ángulos Euler)
            r_obj = R.from_matrix(R0)
            euler = r_obj.as_euler('xyz', degrees=True)
            self.get_logger().info(f'Orientación Tag 0 (Euler): Roll={euler[0]:.1f}°, Pitch={euler[1]:.1f}°, Yaw={euler[2]:.1f}')

            # Calcular transformaciones relativas corregidas [mm]

            for id, tag in tag_by_id.items():
               if id == 0:
                  msg_0 = AprilTagPixel()
                  msg_0.id = 0
                  msg_0.posx = 0.0
                  msg_0.posy = 0.0
                  continue

               R_tag = tag.pose_R
               t_tag = tag.pose_t.reshape(3, 1)
               T = np.hstack([R_tag, t_tag])
               T = np.vstack([T, [0, 0, 0, 1]])

               T_rel = T0_inv @ T
               t_rel = T_rel[:3, 3] * 1000  # en mm

               # creacion del tipo de mensaje AprilTagPixel()
               msg = AprilTagPixel()
               msg.id = id
               msg.posx = float(t_rel[0]/1000)
               msg.posy = float(-t_rel[1]/1000)
               msg_arreglo.tags.append(msg)

               if id in tag_centers and 0 in tag_centers:
                  cv2.line(undistorted, tag_centers[0], tag_centers[id], (255, 0, 255), 2)
                  cv2.putText(undistorted, f"0->{id}: {np.linalg.norm(t_rel[:2]):.1f} mm",
                              (10, 30 + 30 * id), cv2.FONT_HERSHEY_SIMPLEX, 0.6, (0, 0, 255), 2)

      self.publisher_data.publish(msg_arreglo)
      # Visualizacion
      self.visualizar_detecciones(undistorted)

   def visualizar_detecciones(self, frame):
      cv2.imshow("AprilTag View", frame)
      if cv2.waitKey(1) & 0xFF == ord('q'):
            self.get_logger().info(" 'q' presionado. Saliendo.")
            self.cap.release()
            cv2.destroyAllWindows()
            rclpy.shutdown()

   def destroy_node(self):
      self.cap.release()
      cv2.destroyAllWindows()
      super().destroy_node()

def main(args=None):
   rclpy.init(args=args)
   node = AprilTagPixelPublisher()
   try:
      rclpy.spin(node)
   except KeyboardInterrupt:
      node.destroy_node()
      rclpy.shutdown()

if __name__ == '__main__':
   main()

Publicación de objetos simulados

Los objetos que se visualicen a través de la cámara serán digitalizados y simulados en RVIZ2.

Dependiendo del ID que tenga el tag, se realiza un cambio de color para distinguir la familia de tags relacionada con el tag_id 1 y el tag_id 2.

Código del proyecto: p1_pub_obj.py

import rclpy
from rclpy.node import Node

from avig_msg.msg import AprilTagPixelArray
from visualization_msgs.msg import Marker
from geometry_msgs.msg import Point
from std_msgs.msg import ColorRGBA

# Publicador para el seteo del modelo URDF
from sensor_msgs.msg import JointState

class CuboPublisher(Node):
   def __init__(self):
      super().__init__('cubo_publisher')
      self.publisher = self.create_publisher(Marker, 'visualization_marker', 10)
      # Suscripcion
      self.subscription = self.create_subscription(
            AprilTagPixelArray,
            '/apriltag_pixels',
            self.listener_callback,
            1)
      self.subscription
      self.msg_cubos = None

      # Timer del publicador
      self.timer = self.create_timer(1.0, self.publicar_cubos)

   def listener_callback(self,msg):

      # Llegada del mensaje desde el nodo de la camara
      self.msg_cubos = msg.tags

   def publicar_cubos(self):
      if self.msg_cubos != None:

            # reviso el arreglo del tipo de mensajes apriltags
            for i, tag in enumerate(self.msg_cubos):

               # area de clasificacion TAG 1
               if tag.id == 1:
                  cubo = Marker()
                  cubo.header.frame_id = 'world'
                  cubo.header.stamp = self.get_clock().now().to_msg()
                  cubo.ns = 'cubos'
                  cubo.id = i
                  cubo.type = Marker.CUBE
                  cubo.action = Marker.ADD
                  cubo.pose.position.x = tag.posx
                  cubo.pose.position.y = tag.posy
                  cubo.pose.position.z = 0.005  # para que se vea encima del suelo
                  cubo.pose.orientation.x = 0.0
                  cubo.pose.orientation.y = 0.0
                  cubo.pose.orientation.z = 0.0
                  cubo.pose.orientation.w = 1.0
                  cubo.scale.x = 0.10
                  cubo.scale.y = 0.10
                  cubo.scale.z = 0.01
                  cubo.color = ColorRGBA(r=1.0, g=0.0, b=0.0, a=0.8)
                  cubo.lifetime.sec = 0  # 0 = permanente
                  self.publisher.publish(cubo)

               # area de clasificacion TAG 2

               if tag.id == 2:
                  cubo = Marker()
                  cubo.header.frame_id = 'world'
                  cubo.header.stamp = self.get_clock().now().to_msg()
                  cubo.ns = 'cubos'
                  cubo.id = i
                  cubo.type = Marker.CUBE
                  cubo.action = Marker.ADD
                  cubo.pose.position.x = tag.posx
                  cubo.pose.position.y = tag.posy
                  cubo.pose.position.z = 0.005  # para que se vea encima del suelo
                  cubo.pose.orientation.x = 0.0
                  cubo.pose.orientation.y = 0.0
                  cubo.pose.orientation.z = 0.0
                  cubo.pose.orientation.w = 1.0
                  cubo.scale.x = 0.10
                  cubo.scale.y = 0.10
                  cubo.scale.z = 0.01
                  cubo.color = ColorRGBA(r=0.0, g=1.0, b=0.0, a=0.8)
                  cubo.lifetime.sec = 0  # 0 = permanente
                  self.publisher.publish(cubo)

               # TAGs  compatibles con el TAG 1
               if 10 <= tag.id < 20:
                  cubo = Marker()
                  cubo.header.frame_id = 'world'
                  cubo.header.stamp = self.get_clock().now().to_msg()
                  cubo.ns = 'cubos'
                  cubo.id = i
                  cubo.type = Marker.CUBE
                  cubo.action = Marker.ADD
                  cubo.pose.position.x = tag.posx
                  cubo.pose.position.y = tag.posy
                  cubo.pose.position.z = 0.015  # para que se vea encima del suelo
                  cubo.pose.orientation.x = 0.0
                  cubo.pose.orientation.y = 0.0
                  cubo.pose.orientation.z = 0.0
                  cubo.pose.orientation.w = 1.0
                  cubo.scale.x = 0.03
                  cubo.scale.y = 0.03
                  cubo.scale.z = 0.03
                  cubo.color = ColorRGBA(r=1.0, g=0.0, b=0.0, a=1.0)
                  cubo.lifetime.sec = 0  # 0 = permanente
                  self.publisher.publish(cubo)

               # TAGs  compatibles con el TAG 2
               if 20 <= tag.id < 30:
                  cubo = Marker()
                  cubo.header.frame_id = 'world'
                  cubo.header.stamp = self.get_clock().now().to_msg()
                  cubo.ns = 'cubos'
                  cubo.id = i
                  cubo.type = Marker.CUBE
                  cubo.action = Marker.ADD
                  cubo.pose.position.x = tag.posx
                  cubo.pose.position.y = tag.posy
                  cubo.pose.position.z = 0.015  # para que se vea encima del suelo
                  cubo.pose.orientation.x = 0.0
                  cubo.pose.orientation.y = 0.0
                  cubo.pose.orientation.z = 0.0
                  cubo.pose.orientation.w = 1.0
                  cubo.scale.x = 0.03
                  cubo.scale.y = 0.03
                  cubo.scale.z = 0.03
                  cubo.color = ColorRGBA(r=0.0, g=1.0, b=0.0, a=1.0)
                  cubo.lifetime.sec = 0  # 0 = permanente
                  self.publisher.publish(cubo)



def main(args=None):
   rclpy.init(args=args)
   node = CuboPublisher()
   rclpy.spin(node)
   node.destroy_node()
   rclpy.shutdown()

Modificación de servicios

Para solucionar el problema de generar una heurística que permita la toma decisiones con respecto a que tag debe clasificar primero el sistema. Se crea un nuevo archivo srv HeuristicaP dentro del paquete avig_msg, teniendo de requermiento y respuesta un AprilTagPixelArray.

Dado que en la sección de tutoriales se creó una solución para este problema, unicamente es necesario cambiar la respuesta del servidor en base al nuevo tipo de archivo srv

Código del proyecto p1_heuristica_server.py

import rclpy
from rclpy.node import Node
from avig_msg.srv import HeuristicaP
from avig_msg.msg import AprilTagPixel
import math

class EuristicaServer(Node):
   def __init__(self):

      # Declaracion del nodo
      super().__init__('euristica_server')

      # Creacion del servicio
      self.srv = self.create_service(HeuristicaP, '/heuristica', self.heuristica_callback)
      self.get_logger().info('Servicio Euristica listo.')

   def heuristica_callback(self, request, response):
      tags = request.tags_in.tags
      self.get_logger().info(f"Recibidos {tags} tags.")

      if not tags:
            self.get_logger().warn("No se recibió ningún tag.")
            return response

      tag1 = next((tag for tag in tags if tag.id == 1), None)
      tag2 = next((tag for tag in tags if tag.id == 2), None)

      if tag1 is None or tag2 is None:
            self.get_logger().warn("Faltan tag1 o tag2, no se puede continuar.")
            return response


      tags_ordenados = [tag for tag in tags if tag.id != 0 and tag.id != 1 and tag.id != 2]

      for i, tag in enumerate(tags_ordenados):
            self.get_logger().info(f"Revisando el tag: {tag.id}")
            if 10 <= tag.id < 20:
               tag.dist = math.sqrt((tag.posx - tag1.posx)**2 + (tag.posy - tag1.posy)**2)
            else:
               tag.dist = math.sqrt((tag.posx - tag2.posx)**2 + (tag.posy - tag2.posy)**2)

            self.get_logger().info(f"Distancia del Tag: {tag.id} es {tag.dist}")

      # Heurística: devolver el tag con menor coordenada posx
      tag_ordenado = sorted(tags_ordenados, key=lambda t: t.dist)
      self.get_logger().info(f"Revisando el tag: {tag_ordenado}")
      response.tags_out.tags = tag_ordenado
      return response

def main(args=None):
   rclpy.init(args=args)
   node = EuristicaServer()
   rclpy.spin(node)
   rclpy.shutdown()

if __name__ == '__main__':
   main()

Cinemática Inversa

Modelo Geométrico

Se considera un manipulador plano con dos eslabones de longitud:

\(l_1\): longitud del brazo
\(l_2\): longitud del antebrazo

Y dos articulaciones:

\(q_1\): ángulo del primer eslabón respecto al eje X de base_link
\(q_2\): ángulo del segundo eslabón respecto al primero

El extremo del robot (end-effector) está ubicado en el plano XY, y el origen del robot está desplazado desde el origen global (world) por:

\(dx\): desplazamiento en X
\(dy\): desplazamiento en Y

Formulación

Dado un punto deseado en coordenadas globales:

\[(x_a, y_a)\]

El primer paso es trasladar ese punto al marco del robot (base_link):

\[\begin{split}x_d = x_a - dx \\ y_d = y_a - dy\end{split}\]

A partir de este punto deseado relativo al marco base, se aplica la cinemática inversa para resolver los ángulos de las articulaciones.

Se define:

\[D = \frac{x_d^2 + y_d^2 - l_1^2 - l_2^2}{2 l_1 l_2}\]

El ángulo \(q_2\) se obtiene mediante:

\[q_2 = \arccos(D)\]

Y el ángulo \(q_1\) se obtiene por:

\[q_1 = \arctan2(y_d, x_d) - \arctan2(l_2 \sin(q_2), l_1 + l_2 \cos(q_2))\]

Restricciones

El valor absoluto de \(D\) debe ser menor o igual a 1 para garantizar solución real.
Si \(|D| > 1\), el punto está fuera del alcance del robot.

Ejemplo en Código

Con el fin de automatizar el proceso de carga del desplazamiento del origen del URDF del robot SCARA creado, con respecto al april-tag 0, y de los eslabones correspondientes a q1 y q2, se implementa un algoritmo que a través del uso de TF2 carga automaticamente estos valores al lanzarse el launcher con el URDF y visualizador RVIZ.

Código del proyecto p1_ci.py

import rclpy
from rclpy.node import Node
from geometry_msgs.msg import TransformStamped, Pose
from tf2_ros import Buffer, TransformListener, LookupException, TimeoutException
from math import acos, atan2, sqrt
import numpy as np

class CinematicaInversaTF(Node):
   def __init__(self):
      super().__init__('cinematica_inversa_tf')
      self.tf_buffer = Buffer()
      self.tf_listener = TransformListener(self.tf_buffer, self)

      self.pub = self.create_publisher(Pose, '/angulos_mov', 1)
      self.sub = self.create_subscription(Pose, '/puntos_ci', self.callback_ci, 1)

      self.timer = self.create_timer(1.0, self.obtener_parametros_robot)

      self.dx = None
      self.dy = None
      self.l1 = None
      self.l2 = None

   def obtener_parametros_robot(self):
      try:
            t0 = self.tf_buffer.lookup_transform('world', 'base_link', rclpy.time.Time())
            t1 = self.tf_buffer.lookup_transform('brazo_link', 'antebrazo_link', rclpy.time.Time())
            t2 = self.tf_buffer.lookup_transform('antebrazo_link', 'efector_link', rclpy.time.Time())

            self.dx = t0.transform.translation.x
            self.dy = t0.transform.translation.y

            self.l1 = sqrt(t1.transform.translation.x**2 + t1.transform.translation.y**2)
            self.l2 = sqrt(t2.transform.translation.x**2 + t2.transform.translation.y**2)

            self.get_logger().info(f"Obtenido: l1={self.l1:.3f}, l2={self.l2:.3f}, dx={self.dx:.3f}, dy={self.dy:.3f}")
            self.timer.cancel()  # Ya no es necesario repetir

      except (LookupException, TimeoutException) as e:
            self.get_logger().warn("Esperando transformaciones...")

   def callback_ci(self, msg):
      if None in (self.dx, self.dy, self.l1, self.l2):
            self.get_logger().warn("Parámetros del robot aún no disponibles.")
            return

      try:
            xa = msg.position.x
            ya = msg.position.y

            # Convertir a sistema base_link
            xd = xa - self.dx
            yd = ya - self.dy

            D = (xd**2 + yd**2 - self.l1**2 - self.l2**2) / (2 * self.l1 * self.l2)
            if abs(D) > 1:
               self.get_logger().error("Punto fuera del alcance geométrico.")
               return

            q2 = acos(D)
            q1 = atan2(yd, xd) - atan2(self.l2 * np.sin(q2), self.l1 + self.l2 * np.cos(q2))

            self.get_logger().info(f"q1 = {q1:.3f} rad, q2 = {q2:.3f} rad")

            msg_enviar = Pose()
            msg_enviar.orientation.x = q1
            msg_enviar.orientation.y = q2
            msg_enviar.position.z = msg.position.z

            self.get_logger().info(f'Enviando angulos {msg_enviar}')
            self.pub.publish(msg_enviar)

      except Exception as e:
            self.get_logger().error(f"Error en cinemática inversa: {str(e)}")

def main(args=None):
   rclpy.init(args=args)
   node = CinematicaInversaTF()
   try:
      rclpy.spin(node)
   except KeyboardInterrupt:
      pass
   node.destroy_node()
   rclpy.shutdown()

Conexión ROS2 - ESP32

Utilizando el archivo base de urdf-mqtt.py, se realizan las modificaciones necesarias para suscribirse a un topic, que publique los angulos que debe moverse cada juntas para alcanzar los diferentes objetos en el espacio de trabajo.

Código del proyecto p1_puente.py

import rclpy
from rclpy.node import Node
from rclpy.duration import Duration

# librerias soporte URDF
from std_msgs.msg import Float32
from sensor_msgs.msg import JointState
from geometry_msgs.msg import Pose


# librerias MQTT
import paho.mqtt.client as mqtt
import json

import math

class MQTTBridge(Node):
   def __init__(self):
      super().__init__('mqtt_bridge')

      # Angulos del robot
      self.real_q1 = 0.0
      self.real_q2 = 0.0
      self.real_q3 = 0.0

      self.pub = self.create_publisher( Float32, 'sensor_bateria', 1)
      self.subscription = self.create_subscription(
            Pose,
            '/angulos_mov',
            self.listener_ros, 1
            )

      self.pub_joint = self.create_publisher(
            JointState,
            '/joint_states',
            1
            )


      self.last_data = None
      self.active = True  # control de publicación activa
      self.last_mqtt_time = self.get_clock().now()

      self.timer = self.create_timer(0.1, self.publish_sensor_data)       # Publicador (10 Hz)
      self.timer_watchdog = self.create_timer(0.5, self.check_timeout)    # Verificador de tiempo

      self.topic_sub = "ra/sensores"
      self.topic_pub = "ra/juntas"
      self.mqtt_client = mqtt.Client()
      self.mqtt_client.on_connect = self.on_connect
      self.mqtt_client.on_message = self.on_message
      self.mqtt_client.connect("192.168.100.180", 1883, 60)
      self.mqtt_client.loop_start()

   def listener_ros(self, msg):

      self.get_logger().info('Arrancando Puente')

      q1_mov = 0.0
      q2_mov = 0.0
      q3_mov = 0.0

      # Resolucion del stepper 0.9
      meta = round(math.degrees(msg.orientation.x),4)
      self.real_q1, q1_mov = self.mover_a_angulo_discreto(meta,self.real_q1)

      meta = round(math.degrees(msg.orientation.y),4)
      self.real_q2, q2_mov = self.mover_a_angulo_discreto(meta,self.real_q2)

      payload = {
                  "q1": q1_mov,
                  "q2": q2_mov
                  }

      msg_j = JointState()
      msg_j.header.stamp = self.get_clock().now().to_msg()
      msg_j.name = ['brazo_joint', 'antebrazo_joint', 'efector_joint']
      msg_j.position = [math.radians(self.real_q1), math.radians(self.real_q2), msg.position.z]
      self.pub_joint.publish(msg_j)

      self.get_logger().info('Postura inicial publicada.')
      msg_mqtt = json.dumps(payload)
      self.mqtt_client.publish(self.topic_pub, msg_mqtt)
      print("Mensaje Enviado")

   def mover_a_angulo_discreto(self, angulo_objetivo, angulo_actual, paso=0.9):
      """
      Calcula el desplazamiento al múltiplo de 'paso' más cercano al ángulo objetivo.
      Retorna:
            - el nuevo ángulo corregido (múltiplo de paso)
            - el desplazamiento angular necesario desde el ángulo actual
      """

      # Calcula desplazamiento
      desplazamiento = angulo_objetivo - angulo_actual

      # Redondea el ángulo objetivo al múltiplo más cercano
      desplazamiento_valido = round(desplazamiento / paso) * paso

      meta_ajustada = angulo_actual + desplazamiento_valido
      print(f"[INFO] Objetivo :{angulo_objetivo}°")
      print(f"[INFO] Objetivo ajustado: {meta_ajustada}° (múltiplo de {paso}°)")
      print(f"[INFO] Desplazamiento desde actual: {desplazamiento_valido:.2f}°")

      return round(meta_ajustada,2), round(desplazamiento_valido,2)


   def on_connect(self, client, userdata, flags, rc):
      if rc == 0:
            print("Conectado al broker MQTT")
            client.subscribe(self.topic_sub)
      else:
            print(f"Error de conexión: código {rc}")

   def on_message(self, client, userdata, msg):
      try:
            mensaje = msg.payload.decode("utf-8")
            data = json.loads(mensaje)
            if msg.topic == self.topic_sub:
               self.last_data = float(data["bateria"])
               self.last_mqtt_time = self.get_clock().now()  # Actualiza tiempo del último dato
               self.active = True
      except Exception as e:
            print("Error procesando mensaje:", e)

   def publish_sensor_data(self):
      if self.last_data is not None and self.active:
            ros_msg = Float32()
            ros_msg.data = self.last_data
            self.pub.publish(ros_msg)
            self.get_logger().info(f"ROS2 publicó: {ros_msg.data}")

   def check_timeout(self):
      now = self.get_clock().now()
      if now - self.last_mqtt_time > Duration(seconds=2.0):
            if self.active:
               self.get_logger().warn("No se reciben datos desde MQTT. Se detiene la publicación.")
            self.active = False

def main(args=None):
   rclpy.init(args=args)
   node = MQTTBridge()
   try:
      rclpy.spin(node)
   except KeyboardInterrupt:
      pass
   rclpy.shutdown()

Modificacion de archivos launch

En el archivo launcher es necesario eliminar el slider creado para la manipulación del URDF, dado a que este ahora se moverá en base al algoritmo de control del sistema creado.

Código del proyecto p1.launch.py

# Importa la clase principal para definir lanzamientos en ROS 2
from launch import LaunchDescription

# Importa la acción Node para lanzar nodos ROS 2
from launch_ros.actions import Node

# Permite obtener la ruta del directorio share de un paquete instalado
from ament_index_python.packages import get_package_share_directory

# Controlador de lanzamiento
from launch.actions import TimerAction

# Módulo estándar para trabajar con rutas de archivos
import os

# Función principal requerida por ROS 2 para ejecutar este archivo de lanzamiento
def generate_launch_description():
   # Construye la ruta completa del archivo URDF dentro del paquete
   urdf_file = os.path.join(
      get_package_share_directory('mi_pkg_python'),  # Paquete que contiene el URDF
      'urdf',
      'ensamblaje.urdf'
   )

   # Devuelve la lista de nodos a lanzar
   return LaunchDescription([

      # Nodo que publica el URDF en el topic /robot_description
      Node(
            package='robot_state_publisher',
            executable='robot_state_publisher',
            name='robot_state_publisher',
            parameters=[{'robot_description': open(urdf_file).read()}]
      ),

      # Nodo que lanza RViz2 para visualizar el robot
      Node(
            package='rviz2',
            executable='rviz2',
            name='rviz2',
            output='screen'
      ),

      # Nodo que agrega una transformación estática: world → base_link
      Node(
            package='tf2_ros',
            executable='static_transform_publisher',
            name='static_tf_pub',
            arguments=['0.10', '0.10', '0.0',  # x y z (en metros)
                     '0', '0', '0',        # roll pitch yaw (en radianes)
                     'world', 'base_link'], # parent frame, child frame
            output='screen'
      ),

      # Nodo personalizados
      Node(
            package='mi_pkg_python',
            executable='p1_pub_obj',
            name='nodo_publicador_objetos',
            output='screen'
      ),

      Node(
            package='mi_pkg_python',
            executable='p1_heur',
            name='nodo_heuristica_server',
            output='screen'
      ),

      Node(
            package='mi_pkg_python',
            executable='p1_ci',
            name='nodo_ci',
            output='screen'
      ),

      Node(
            package='mi_pkg_python',
            executable='p1_puente',
            name='nodo_puente_mqtt',
            output='screen'
      ),

      TimerAction(
            period=2.0,  # esperar 2 segundos
            actions=[
               Node(
                  package='mi_pkg_python',
                  executable='p1_set',
                  name='init_joints',
                  output='screen'
               )
            ]
      )

   ])

Dado que, se han eliminado los slider es necesario crear un archivo que publique los valores iniciales de las juntas q1,q2 y q3.

Código del proyecto p1_set.py

import rclpy
from rclpy.node import Node
from sensor_msgs.msg import JointState

class JointInitializer(Node):
   def __init__(self):
      super().__init__('init_joints')
      self.publisher = self.create_publisher(JointState, '/joint_states', 1)

      # Publicar al iniciar
      self.timer = self.create_timer(0.5, self.publicar_posicion)

   def publicar_posicion(self):
      msg = JointState()
      msg.header.stamp = self.get_clock().now().to_msg()
      msg.name = ['brazo_joint', 'antebrazo_joint', 'efector_joint']
      msg.position = [0.0, 0.0, 0.0]
      self.publisher.publish(msg)
      self.get_logger().info('Postura inicial publicada.')
      rclpy.shutdown()

def main(args=None):
   rclpy.init(args=args)
   node = JointInitializer()
   rclpy.spin(node)

if __name__ == '__main__':
   main()

Algoritmo de control de proceso

Para realizar el ejercicio de clasificación de objetos es necesario aplicar un algoritmo que permita serilizar el proceso que tendra que hacer el robot.

Código del proyecto p1_coordinador.py

import rclpy
from rclpy.node import Node
from rclpy.callback_groups import ReentrantCallbackGroup

from avig_msg.msg import AprilTagPixelArray
from avig_msg.srv import HeuristicaP
from sensor_msgs.msg import JointState
from geometry_msgs.msg import Pose

import time

class NodoCoordinador(Node):
   def __init__(self):
      super().__init__('nodo_coordinador')

      # Tags puntos de almacenes

      self.tag_id_1 = None
      self.tag_id_2 = None
      # Publicador para setear la posición inicial
      self.pub_joint = self.create_publisher(JointState, '/joint_states', 1)
      # CI / Puente
      self.pub_tra = self.create_publisher(Pose, '/puntos_ci', 1)
      # Cliente de servicio y acción
      self.cli = self.create_client(HeuristicaP, '/heuristica')
      self.sub = self.create_subscription(
            AprilTagPixelArray,
            '/apriltag_pixels',
            self.callback_tags,
            1
      )

      self.ultima_data    = None
      self.proceso_activo = False

      self.get_logger().info('P "y" para comenzar el proceso...')
      self.esperar_input_usuario()

   def esperar_input_usuario(self):
      import threading

      def esperar_tecla():
            while True:
               tecla = input()
               if tecla.lower() == 'y':
                  self.get_logger().info('Iniciando el proceso...')
                  self.proceso_activo = True
                  break

      threading.Thread(target=esperar_tecla, daemon=True).start()

   def setear_posicion_inicial(self):
      msg = JointState()
      msg.header.stamp = self.get_clock().now().to_msg()
      msg.name = ['brazo_joint', 'antebrazo_joint', 'efector_joint']
      msg.position = [0.0, 0.0, 0.0]
      self.pub_joint.publish(msg)

      ## Sleep de 2 segundos
      self.get_logger().info('Posición inicial seteada.')

   def callback_tags(self, msg):
      if not self.proceso_activo:
            return

      tags = msg.tags
      self.tag_id_1 = next((tag for tag in tags if tag.id == 1), None)
      self.tag_id_2 = next((tag for tag in tags if tag.id == 2), None)

      if self.tag_id_1 is None or self.tag_id_2 is None:
            self.get_logger().warn("Faltan tag1 o tag2, no se puede continuar.")
            self.esperar_input_usuario()
            self.proceso_activo = False
            return

      if not self.cli.service_is_ready():
            self.get_logger().warn('Servicio no está disponible.')
            return

      if not self.cli.wait_for_service(timeout_sec=1.0):
            self.get_logger().error('Timeout esperando servicio.')
            return

      request = HeuristicaP.Request()
      request.tags_in.tags = msg.tags
      self.proceso_activo = False

      future = self.cli.call_async(request)
      future.add_done_callback(self.llamar_accion)

   def llamar_accion(self, future):
      try:
            self.get_logger().info(f'Solocitando CI')
            response = future.result()

            # Envio de resultados el movimiento del primer valor

            for i, tag in enumerate(response.tags_out.tags):
               goal_msg = Pose()
               goal_msg.position.x = tag.posx
               goal_msg.position.y = tag.posy
               goal_msg.position.z = 0.0
               self.pub_tra.publish(goal_msg)
               time.sleep(3)
               self.get_logger().info(f'Enviando objetivos al nodo CI 1 {goal_msg}')

               if 10 <= tag.id < 20:
                  goal_msg = Pose()
                  goal_msg.position.x = self.tag_id_1.posx
                  goal_msg.position.y = self.tag_id_1.posy
                  goal_msg.position.z = 0.03
                  self.pub_tra.publish(goal_msg)
                  time.sleep(3)
                  self.get_logger().info(f'Enviando objetivos al nodo CI 1 {goal_msg}')

            self.get_logger().info(f'Ejercicio completo{goal_msg}')
            rclpy.shutdown()

      except Exception as e:
            self.get_logger().error(f'Error en servicio Herustica: {str(e)}')



def main(args=None):
   rclpy.init(args=args)
   node = NodoCoordinador()
   try:
      rclpy.spin(node)
   except KeyboardInterrupt:
      pass
   rclpy.shutdown()

if __name__ == '__main__':
   main()
